■章睿為/ 波菲格（上海）
CC-Link
隨著電腦資訊網路技術的飛速發展 , 以PLC 為核心的工業控制系統也向著大規模、網路化方向發展，與此相對應，工業控制網路產品也越來越豐富，可以構成各種檔次的網路系統, 以適用於各種層次的工業自動化網路的不同需求。其最具代表性的三種網路為: 資訊與管理層的乙太網(Ethernet)、管理與控制層的局域權杖網(ELSECNET/H)、CC-Link 開放式現場匯流排設備網。CCLink開放式架構，其優越速度
CC-Link 網路的特點：

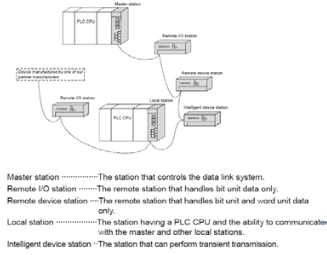

CC-Link (Control&Communication Link ，控制與通信鏈路系統), 是三菱電機新近推出的開放式現場匯流排，其資料容量大，通信速度多級可選擇 ，而且它是一個以設備層為主的網路，同時也可覆蓋較高層次的控制層和較低層次的傳感層。一般情況下，CC-Link 整個一層網路可由 1 個主站和 64 個從站組成。網路中的主站由 PLC擔當，從站可以是遠端I/O 模組 、特殊功能模組 、帶有 CPU 和 PLC 本地站、人機界面、變頻器及各種測量儀錶、閥門等現場儀錶設備 。且可實現從CC-Link 到AS-I 匯流排的聯接。CC-Link 具有高速的資料傳輸速度,最高可達 10 Mb/ s 。 CC-Link 的底層通信協定遵循RS485 ，一般情況下, CC-Link 主要採用廣播- 輪詢的方式進行通信，CC-Link 也支持主站與本地站 、智慧設備站之間的瞬間通信 。2005 年7 月CC-Link 被中國國家標準委員會批准為中國國家標準指導性技術檔。
CC-Link 網路的功能：
針對這些痛點，模德寶整合了從模具設計、工藝、模具CAM 到加工、試模的各個環節，並集成了智慧模擬，提供模具製造整個流程的解決方案，同時從模具設計產生的資料將在工廠的各個工序間即時傳遞。資料的同步更新避免了傳統製造企業經常出現的由於溝通不暢產生
的差錯，也使得工廠的效率大大提升，即使資料發生更新，不同的工序間也都能第一時間得到最新的資料，這就使得各工序間的工作量變得簡單、高效。避免了傳統模式下模具廠的設計、工藝、模具CAM 和加工之間資訊傳輸壁壘。

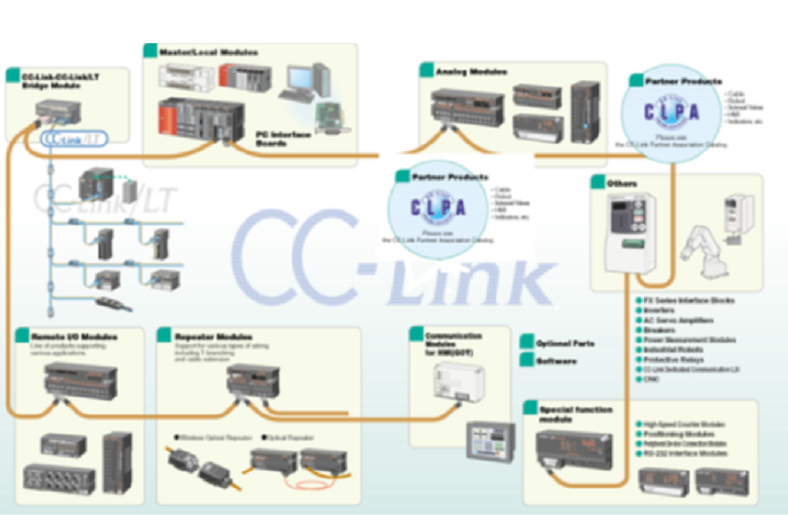

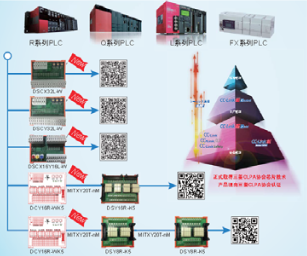

圖1:CC-Link 最佳配線幫手- 歐迪爾(O-Dear) 圖2: CC-Link 架構及種類
圍繞模具加工的整個流程，模德寶可提供基於RFID或者條碼的半自動化和全自動化解決方案，其中全自動化解決方案包含電極加工自動化線、零件加工自動化線、電極檢測自動化線、電火花加工自動化線，以及包含電極加工、電極檢測、電火花加工的混線，在滿足無需人員干預、最大限度提升設備稼動的情況下，還可以滿足客戶的客制化需求。
此解決方案可以為企業帶來諸多效益：
CC-Link 網路具有完善的 RAS(Reliability ,，Availability，Serviceability) 功能。即自動返回、切斷從站、通過連結繼電器/ 寄存器的錯誤檢測功能。
結論：
事實上，越來越多對CC-Link 的應用已經證明， 利用CC-Link 開發的網路控制系統具有即時性、開放性、保護功能齊全、通信速率快、網路先進、佈線方便等優點，有利於分散系統實現集中監控，提高系統自動化水準，減輕工人勞動強度 ，減少事故率， 提高設備的使用壽命 ，節能降耗，提高效率，降低了成本。波菲格（上海）國際貿易有限公司（歐迪爾股份有限公司），於1995 年創立於臺灣，主要從事自動化的週邊設備，端子台、傳輸線及自動化控制的教學機制作。為強化與各客戶之間良好的合作關係及默契, 及提高服務品質及效率, 本公司更擴大與各大自動化廠，IT 產業廠之業務，於2004 年創立了上海分公司，就近為大中國地區的台資、中資、外資企業服務，公司到受廣大客戶群的支援與肯定，相信在未來的國際市場上更能發輝我們的企業理念及服務精神，深信本公司優良的服務團隊和健全的經營體系，未來必能提供客戶最優良的產品與服務品質。■
聯絡人：章睿為 部長
電子郵箱：raywei@proficient-pfc.com官方網站：www.e-odear.com.tw
