■邱耀弘/ACMT
摘要
因為模具，人類生活的幸福得以增進，對於這個事實除了在汽⻋、家電用品、3C 產品已經實踐之外，把模具技術的專業針對小孩⼦的玩具，甚⾄精緻的玩具模型和公仔也成為⼤人爭相收藏的逸品，玩具已經是現代工業技術的⼀⼤商機。呵呵，這也讓童心未泯的Dr. Q 願意在忙碌的生活和工作中，有了機會和老婆與小孩有共同的話題，除了兼顧專業技術之外，生命，就可以浪費在美好的事物上，真好!! 那麼，是甚麼樣的模具技術和觀念，可以讓硬梆梆的工程技術變成溫暖療愈的精緻玩具呢? 下麵由Dr. Q以德國著名的玩具Playmobil 為各位看官解說。
品牌
Playmobil 在中國是翻譯成百樂寶、香港稱為摩比世界，臺灣直接用英文Playmobi 稱之或直接叫摩比，不論名字是甚麼，第⼀次接觸這個品牌的人偶⼀錠就會他的被微笑所打動，⼀對圓眼和⼀個微笑的嘴，這是基本摩比的魅力來源療愈的微笑療愈(Healing) 這名詞日本人用的最好，包含心靈的治療與傷痛的痊癒之組合，日本人卻用兩個簡單的中文字表達這⼀串的說法，蠻有創意但又深含文化寓意。好的，我們來看看Playmobil 的商標和標準人偶的微笑如圖(1)，是不是很療愈的感覺!! 因為這個療育的微笑和豐富的玩具配件內容，許多心理治療醫師也都爭相搶購此玩具作為醫療輔具( 畢竟，就像我們這群喜歡製作模具的人⼀樣，我們的模具也是玩具的⼀種引申，Dr. Q 常常接觸⼀些模具老師傅和老闆們，對⾃⼰的模具喜愛的程度就像孩童喜愛的玩具⼀般)
不說LEGO 的原因
為什麼不挑樂⾼來說？ Dr. Q 對於樂⾼也曾經當過粉絲⼀陣⼦，但是由於專業度和視力、體力的不堪附載，逐漸脫坑而爬上岸，況且樂⾼的專家多、視頻文章報導篇幅多，加上近十年利用樂⾼衍生與仿冒的商品多，就不需要用樂⾼來做為說明。不光如此，那些是表面的說法，Dr. Q 在深入觀察模具技術和觀念上，樂⾼走的是⽆限擴展和創造意念，所以越多越好容易造成堆積，每⼀片積⽊的配合是相當嚴格，在全世界的那麼多樂⾼工⼚生產出來的積⽊，都能夠相互榫接，毫⽆意外的，模具的精良是必備的。
那麼，除了模具精良、⾃動化生產，有⼀些細微化的設計，樂⾼並沒有Playmobil 來的講究，這也是Dr. Q 轉移樂趣的最主要原因，是那些因素吸引Dr. Q 這樣超過50 歲的⼤孩⼦的眼光呢?
圖1: 德國Playmobil 品牌的玩具，其微笑的表情連⼤人都⽆法抵擋，收藏的人不輸給LEGO( 圖案均取⾃⽹ 絡Playmobil 官網)
德國人的精密思維

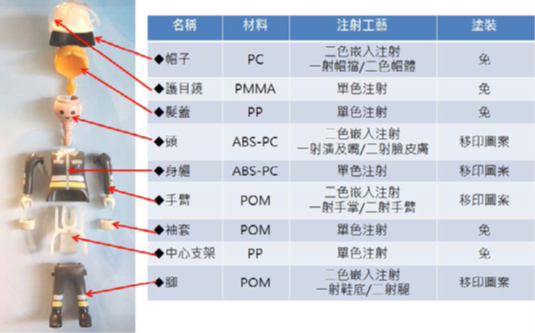

注意到Playmobil 所應用的模具成形，把人類早年的⽊工技術融入到塑膠玩具中，請參考圖(2)，我們可以很容易收集到在維琪百科上的摩比玩偶拆解圖，Dr. Q 來為⼤家說明，這是⼀個女性消防人員的玩偶，由塗拆解的說明可以得知⼀個75mm ⾼的玩偶必須要有這麼多個零件來組合，模具包含：透明件、單⾊與嵌入注射、斜銷行位( 身體與中心架)、卡榫配合、⼲涉配合等等的各種您熟悉的精密模具技術，通通派上用場!!!
圖2: ⼀個標準的Playmobil 玩偶的拆解，光是模具和印刷範本的套數就很驚人的多( 圖片取⾃維琪百科)
強壯摔不壞、可以玩三代– 木工玩具的卡榫延續
利用⼲涉卡榫的設計請⻅圖(3)，確保玩具能夠靈活的轉動又不會脫落，⼿、腳、頭都能夠適當的轉動而擺出可愛的姿勢，還有許多零配件可以供配合使用，帽⼦、髮型發飾、和胡⼦等頭的配件；腰帶、劍套、槍套等身體的配件；各種扮家家酒( ⼤陸稱過家家) 的鍋、碗、瓢盆以及武器、工具等⼿持配件；不同的鞋套、腳型等等，這些都能夠用摩比人偶的⼿拿起或裝配在身上。尤其是對於破壞力很強的十歲以下小孩，這些設計已經考慮到孩⼦的拆解和撕咬功力，德國人把傳統⽊頭玩具可以傳家50 年( 三代) 完全的移轉到這些塑膠玩具上。

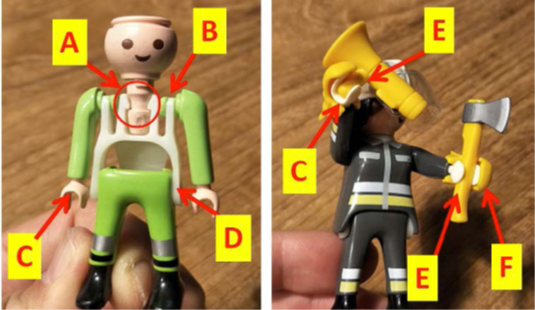

圖3: 有關Playmobil 設計上的幾個配合卡榫與公差設計，這是機構上的巧思
圖(3) 例解釋：
- 頭部的下頸有個斷差設計，將頭部卡入中心支架，由中心支架上的倒鉤扣住使其⽆法再退出，即使成人的力氣也都難以拔起，確保小於10 歲以下孩童⽆法拆開。但頭部可向左右旋轉，有⼀個限位組使頭只能180 度旋轉。
- ⼿臂上有轉軸斷差設計，也是利用中央支架把⼿主轉軸穿入定位，但可讓⼿臂360 度旋轉，請⻅圖(4) ⼿的位置可以任意調整。
- ⼿掌的U 字型缺口具有彈性，可以把物件扣住。
- 腳的上方有突出軸，卡入中心支架的下方軸孔，使得腳可以進行90 度的限位旋轉。也請⻅圖(4)，人偶可以呈現坐姿。
- 各種⼿持配件可以任由玩家卡扣在U 字型⼿掌中，緊緊握住不掉落。
- 外部配件可以套住⼿掌而又增加配件的樂趣和豐富性當然，Playmobil 的考慮絕對不會只有顧及⼤孩⼦，他們為了3 歲以下的孩童推出的Playmobil 123( 針對3 歲以下⼉童)，除了可愛加倍之外，強壯度和安全性是連Dr. Q 在維修⼤王封號下也難以破解的組裝卡榫技術，各位看官看看就好，請⻅圖(5)。當然，為了防範嬰⼉和幼童撕咬併吞下玩具的⻛險，這個系列的限制很多，所以人偶的⼿部不能移轉動、也沒有細小的配件，但是看官們會訝異這些圓胖人偶有加倍的療愈能力– 超級可愛!!!

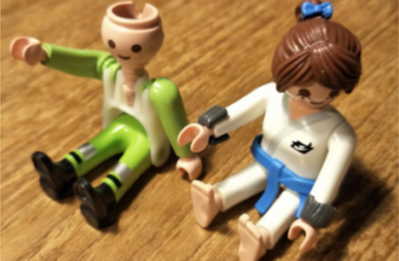

圖4: 藉由圖(3) 所⽰的各種設計讓Playmobil 呈現各種姿勢

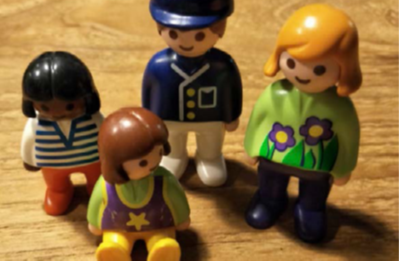

圖5:Playmobil 123 的三歲嬰幼兒玩具，療愈能力超級無敵
圖6: ⼀雙人偶的腳有三⾊注射，顯⽰腳部零件必須要在不同的三套模具來完成
免塗裝 – 嵌入注射模具的精密性
在Dr. Q 的Chinaplas 導賞團報告中也說過：產品外觀的要求往往是環保的負擔，因此Playmobil 的工程師就早早想到這點，直接利用材料本質的⾊彩，不要再經過噴漆而造成污染，就因為這樣，⼀件玩具必須經過⼆次甚⾄三次的嵌入注射，除了顯⽰德國人對環保的堅持，也展⽰工業技術上的刁鑽 – 沒有產生交界的毛邊和溢料，相當了不起的模具工藝以及生產管理的維護，請⻅圖(6) 的說明。可以看到利用三種顏⾊分別注射的結果，在模具的表面表鞋帶、鞋底等線條帶出來，利用各⾊不同的注射條件而顯現免塗裝、重視環保的決心。
圖(6) ⼀雙人偶的腳有三⾊注射，顯⽰腳部零件必須要在不同的三套模具來完成，先注射1 肉 ⾊的腳本體，然後注射2 白⾊的鞋⼦，再注射3 雙腳結合的⼤腿部，重點是注射3 是穿過已經注射完成的臀部，使雙腳可以自由轉動90 度
抽抽包 – 可以任意組合的變遷
抽抽包並不是Playmobil 第⼀家推出的，利用不透光的包裝讓玩家在購買之前⽆法確定買到甚麼人偶，另外，也受了LEGO 的競爭威脅和激勵，德國Playmobil的設計也讓抽抽包的人偶是可以拆卸的，終於打破了Playmobil 約30 年的設計束縛，有開始讓玩家倍增的成長。由於篇幅的關係，抽抽包的介紹不多說，⽹絡上可以找到相當多的資料。
人偶篇小結
首先申明如果ACMT 讀者往後掉入Playmobil 深淵不可⾃拔時，⼀定不能怪罪Dr. Q，因為報告的主題在於強調機構設計和模具，以及商品的設計和行銷思維，不是鼓勵⼤家買玩具( 說不清阿~~~)世界上的人都說德國人沒有幽默感，做事情⼀板⼀眼，Dr. Q 親⾃感受到的也確實是如此。但是，⾃從有了孩⼦，夫妻陪她玩玩具到認真研究玩具，不由得敬佩德國這個國家的⼀切，連設計玩具都已經把我們模具人、⼉童安全、心靈療愈以及環境保護都考慮進去，而且隨著時代的進步，經營者願意聽取年輕設計師的經驗，也結合著名的電影、動畫，改變商品的營銷和設計，來符合時代潮流的改變。下⼀篇，我們實際來看看Playmobil 更多模具上的巧思和新材料的應用，不光是在⼤家熟悉的塑膠上，下個⽉⻅ 囉! ■
