3D 光學式藍光投影掃描
採用三角測量的工作原理，投影技術採用窄帶藍色LED光源，以數位光柵的方式，將不同條紋圖案投影到物體表面上，左右相機同時擷取影像，每一個圖元自動計算成獨立的3D 座標，最後運算成精確的3D 數位網格資料。左右相機的資料交叉比對量測變數，包括振動、環境光源變化及測頭的校準狀況，當這些變數干擾到精度時，系統會自動重新量測或顯示警告訊息，以確保量測的精度。
3D 自動化控制 Virtual Measuring Room (VMR)
由3D 虛擬量測軟體VMR 取代傳統程式編寫方式，藉由直接讀取產品CAD 設計圖包含製造資訊與檢測計畫，3D VMR 軟體自動產生控制機械手臂運作路徑，軟體優化後的路經，不僅更有效率，也更安全。所以非機器人專家就可以操作自動測量，甚至是簡單使用滑鼠就可以規劃自動掃描程式。
3D 數位軟體檢測
使用3D 數位檢測軟體分析產品的3D 掃描數位網格資料，無論是全域誤差分析、曲面曲率分析、FAI 全尺寸檢測、幾何公差GD&T 檢測功能，或是制程能力與趨勢分析，系統會根據產品CAD 設計圖與檢測計畫，自動匯出檢測報告。

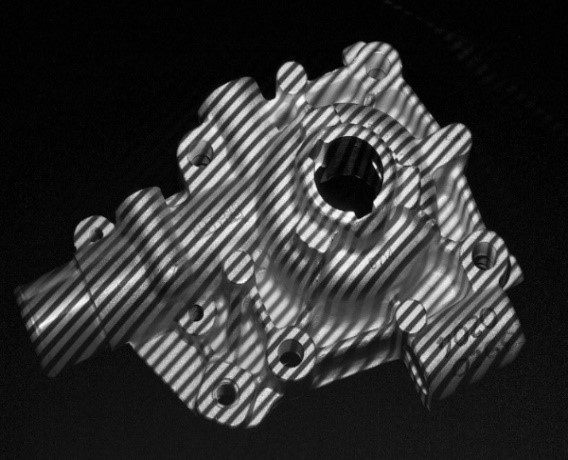

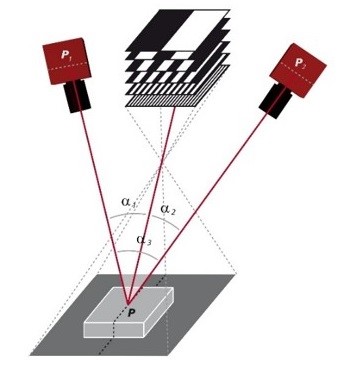

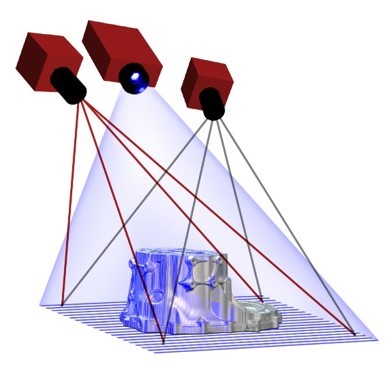

圖1: 三角測量法/ 藍光技術/ 數位光柵條紋投影

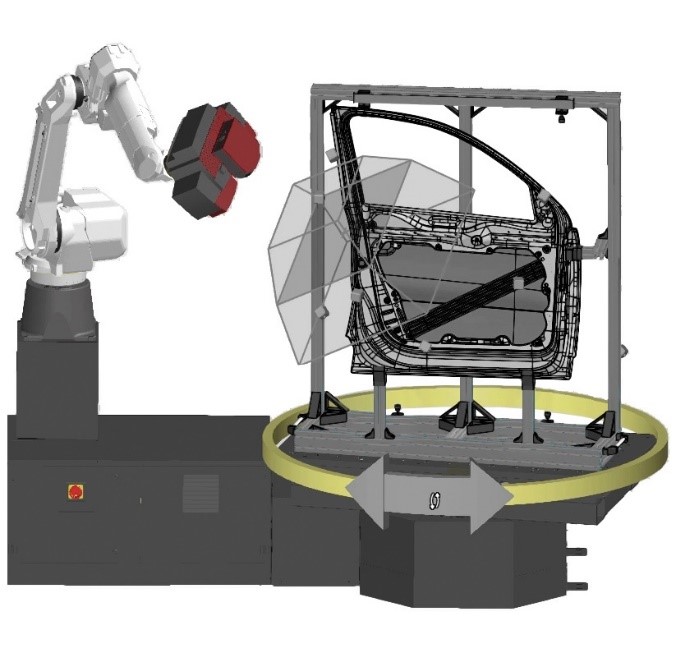

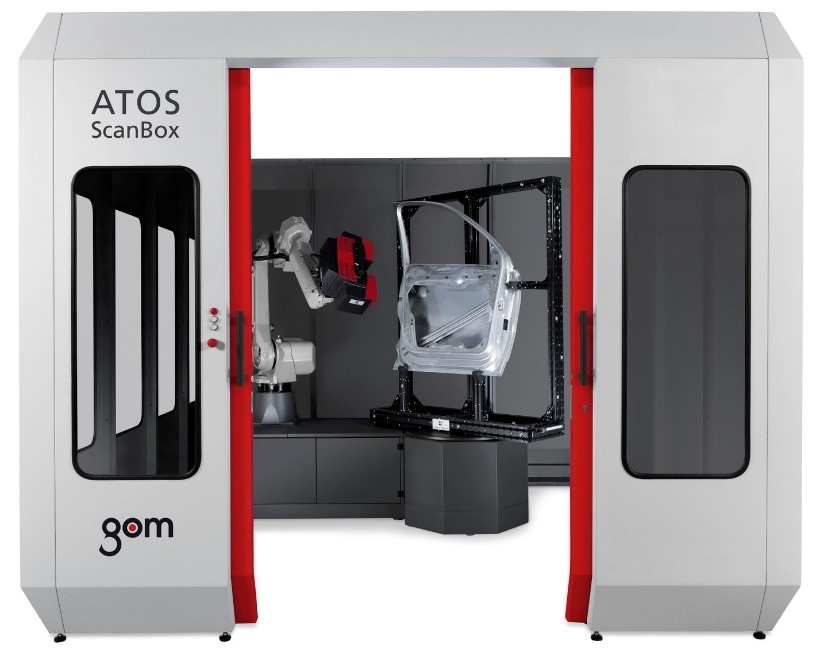

圖 2:3D VMR軟體自動程式設計 圖 3:ATOS ScanBox系統是一套完整的一站式解決方案

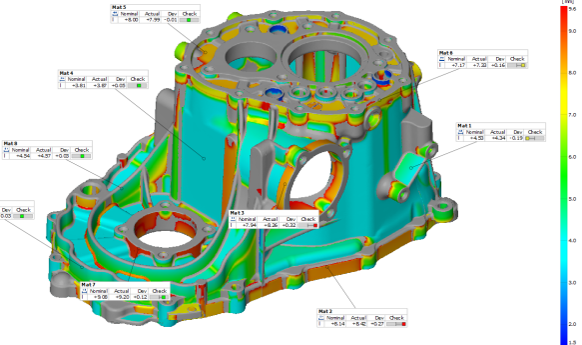

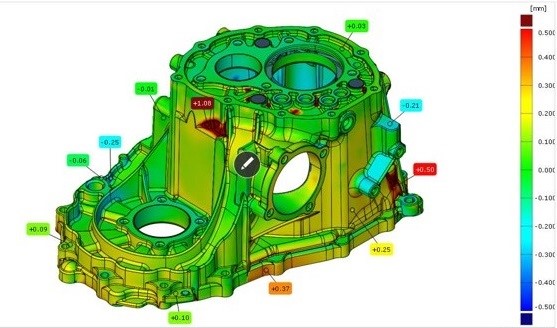

圖 4: ３Ｄ誤差彩圖顯示 圖 5:3D肉厚分析
結論
自動化非意在取代人力，而是更有效率的運用人力。在智慧生產與智慧管理上，自動化與數位化的整合是一個很重要的部分。ATOS Scanbox 全自動3D 光學掃描檢測技術，在全球範圍內的計量室、工廠生產車間和科研機構等，是除了傳統機械測量機以外，早已公認為另一類不可或缺的檢測方法。■
