CC-Link
隨著電腦資訊網路技術的飛速發展 , 以PLC 為核心的工業控制系統也向著大規模、網路化方向發展，與此相對應，工業控制網路產品也越來越豐富，可以構成各種檔次的網路系統, 以適用於各種層次的工業自動化網絡的不同需求。其最具代表性的三種網路為: 信息與管理層的乙太網(Ethernet)、管理與控制層的局域權杖(ELSECNET/H)、CC-Link 開放式現場匯流排設備網。CCLink開放式架構，其優越速度
CC-Link 網路的特點
CC-Link (Control&Communication Link ，控制與通信鏈路系統), 是三菱電機新近推出的開放式現場匯流排，其資料容量大，通信速度多級可選擇 ，而且它是一個以設備層為主的網路，同時也可覆蓋較高層次的控制層和較低層次的傳感層。一般情況下，CC-Link 整個一層網路可由 1 個主站和 64 個從站組成。網路中的主站由 PLC擔當，從站可以是遠端I/O 模組 、特殊功能模組 、帶有 CPU 和 PLC 本地站、人機介面、變頻器及各種測量儀錶、閥門等現場儀錶設備 。且可實現從CC-Link 到AS-I 匯流排的聯接。CC-Link 具有高速的資料傳輸速度,最高可達 10 Mb/ s 。 CC-Link 的底層通信協定遵循RS485 ，一般情況下, CC-Link 主要採用廣播- 輪詢的方式進行通信，CC-Link 也支援主站與本地站 、智慧設備站之間的瞬間通信 。2005 年7 月CC-Link 被中國國家標準委員會批准為中國國家標準指導性技術檔。
CC-Link 網路的功能
CC-Link 網路具有完善的 RAS(Reliability ,，Availability，Serviceability) 功能。即自動返回、切斷從站、通過連結繼電器/ 寄存器的錯誤檢測功能。
結論
事實上，越來越多對CC-Link 的應用已經證明， 利用CC-Link 開發的網路控制系統具有即時性、開放性、保護功能齊全、通信速率快、網路先進、佈線方便等優點
公司介紹
波菲格（上海）國際貿易有限公司（歐迪爾股份有限公司），於1995 年創立於臺灣，主要從事自動化的週邊設備，端子台、傳輸線及自動化控制的教學機製作。為強化與各客戶之間良好的合作關係及默契,及提高服務品質及效率, 本公司更擴大與各大自動化廠，IT 產業廠之業務，於2004 年創立了上海分公司，就近為大中國地區的台資、中資、外資企業服務，公司到受廣大客戶群的支援與肯定，相信在未來的國際市場上更能發輝我們的企業理念及服務精神，深信本公司優良的服務團隊和健全的經營體系，未來必能提供客戶最優良的產品與服務品質。■
聯絡人：章睿為 部長
電子郵箱：raywei@proficient-pfc.com官方網站：www.e-odear.com.tw

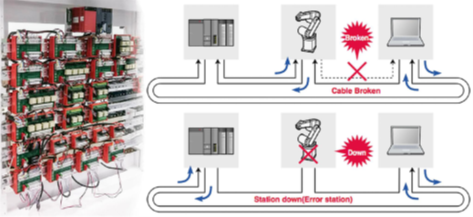

圖1:CC-Link 系統

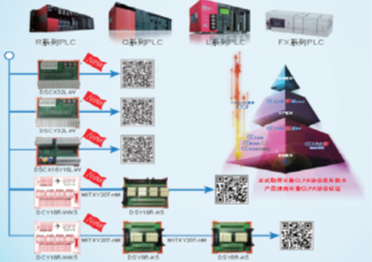

圖2:CC-Link 最佳配線幫手- 歐迪爾(O-Dear)

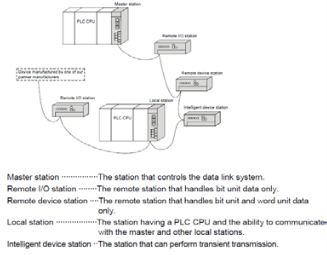

圖3: CC-Link 架構及種類
