前言
客戶產品是專為自行車騎行者設計的智慧硬體產品，搭載Android 系統，為自行車帶來了最好的地圖，訓練工具和社交功能。本案例中的零件是產品與自行車支架之間固定的一個部件，開發的最早期，直接使用SLA 3D列印方式快速製作樣件，價格便宜速度快，一天就可以拿到3D 列印樣品，用於產品尺寸和結構驗證。
量產產品的特點
直接安裝在行車記錄儀上，通過旋轉安裝卡入到支架，方便騎行者快速安裝和拆卸。騎行者戶外運動過程中，路面的顛簸和自行車對行車記錄儀帶來的振動傳遞，這將考驗連接器的安裝穩固性和連接強度。客戶在正式批量生產前，需要對產品進行嚴格的功能測試。而3D 打印直接列印的產品，材料與實際批量生產時的材料不同，不能滿足嚴格的測試要求。經過創想智造3D 列印網的評估，建議客戶使用快速模具的方式做小批量快速試製。經過幾次設計反覆運算，得到完善的產品後，再通過傳統的金屬模具進行大量批的生產。案例使用的快速模具是由聯泰Pilot SD 3D 印表機製作，整個列印過程3.5 小時製作完成。模具材料採用Somos PerFORM 光敏樹脂材料，材料含有陶瓷成份，模具硬度和耐高溫性能滿足快速模具的需要。
模架部分采傳統的金屬模架，產品頂出採用頂針板自動頂出，小批量注塑也使用傳統的注塑，除成型部分由3D 列印完成外，模具的其它結構均按傳統方式加工。
速模具的優勢是：
1、模具週期短，一周內完成；2、價格偏貴，但是合理可接受；3、使用注塑機注塑得到樣件，材料與最終大批量生產的一致；4、可以注塑得到幾十件產品，可以做更充分的測試，包括破壞性試驗等；以上產品案例為《創想智造3D 列印網》客戶實際產品，經客戶同意，將3D 列印到注塑的全過程錄製視頻與公眾分享。
注：由於客戶產品還未正式上市發售，所以以上的應用場景僅為演示使用，非最終產品應用。■
案例視頻連接：https://24maker.com/thread-20361-1-1.html圖1：使用3D 列印模具製作行車記錄儀支架連接器

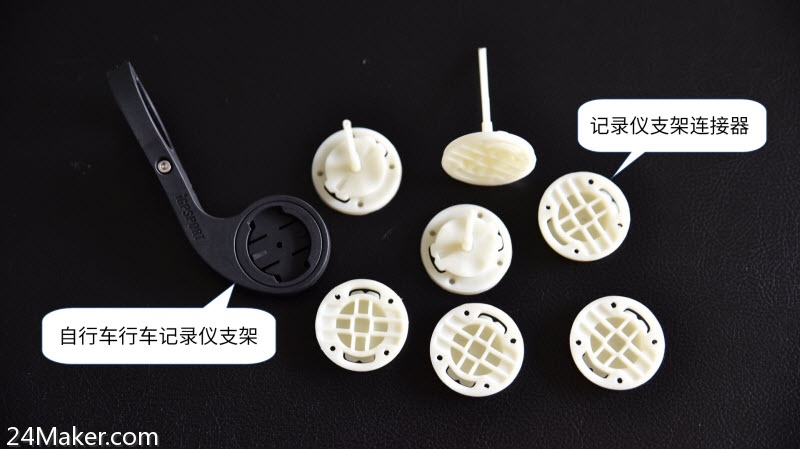

圖1：使用3D 列印模具製作行車記錄儀支架連接器

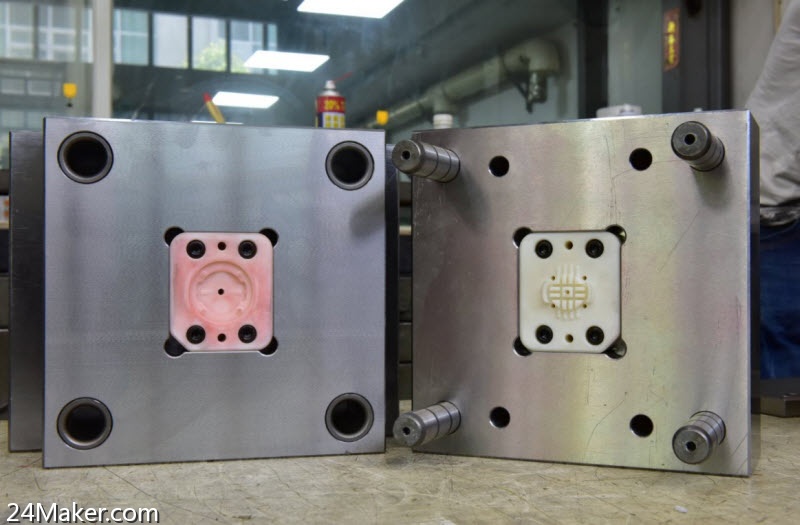

圖2：3D 列印的快速模具

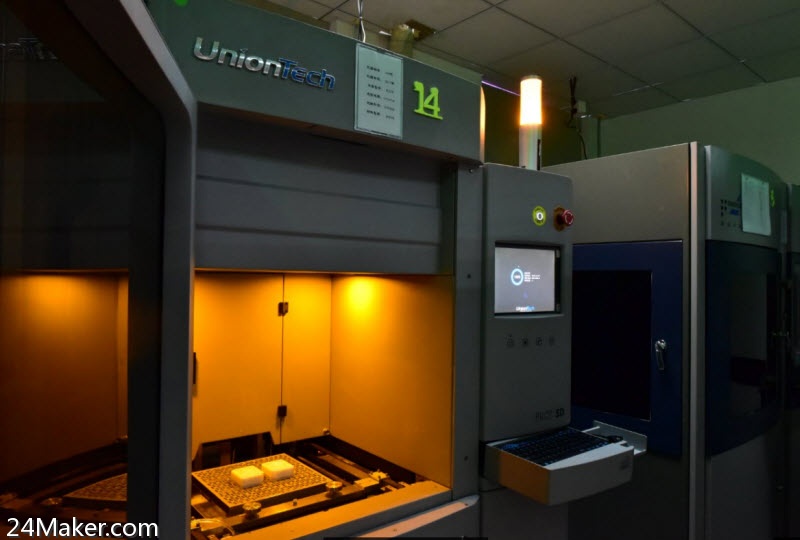

圖 3：小批量生產

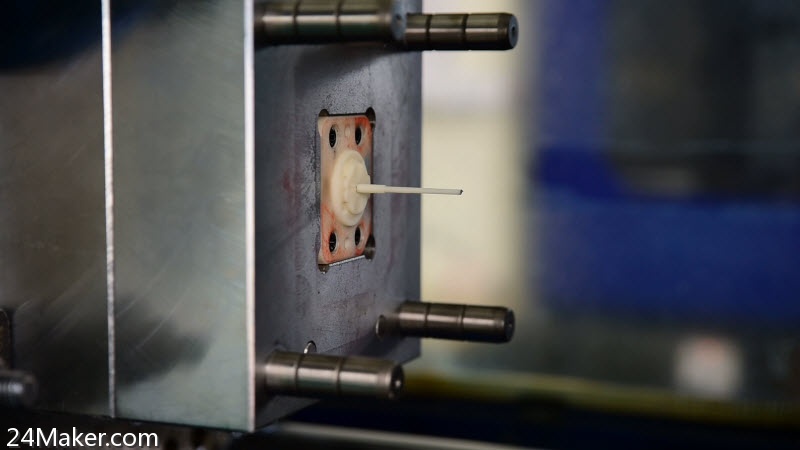

圖 4：安裝模具

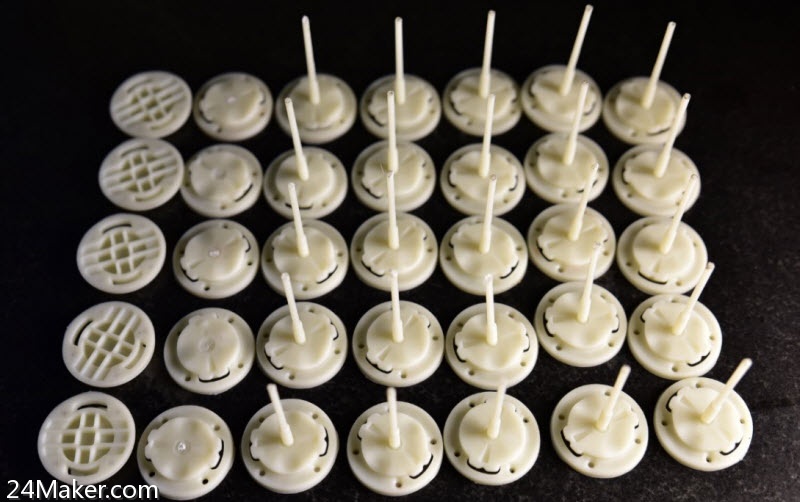

圖5：注塑部件

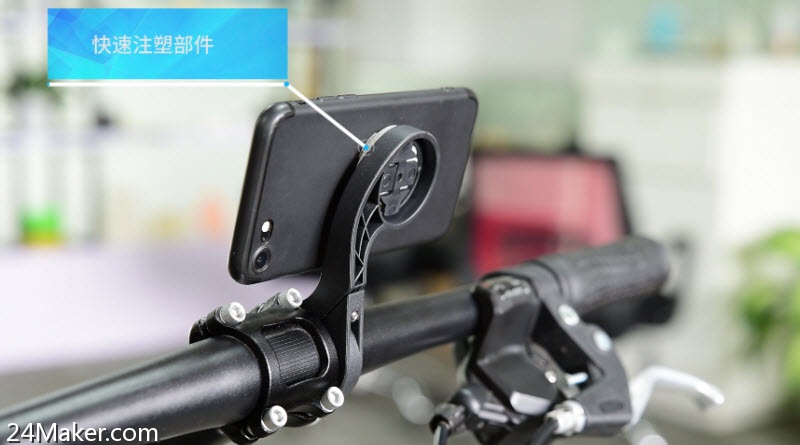

圖6：功能測試
