■ Moldex3D/ 林秀春
第11 招LED 路燈篇- 產品故事說明
成品尺寸：長120，寬40，高8( 單位mm)
成品厚度：平均厚度0.8~2.5(mm)
澆道系統：冷澆道塑膠材料：PMMA
分析焦點
產品散熱系統皆採用向下散熱設計，燈具本體上蓋部日久經落塵堆積後，散熱性能完全不受影響，以確保產品之壽命期。周圍溫度一旦高達50℃時，其係統設計必需將點燈LED 之接合面溫度Tj 散熱至95℃，低於最高溫度規格125℃下，維持30℃安全區域，則LED 壽命始可保有40、000H 以上推算壽命。變型尺寸要求在0.2mm 以下，LED 路燈依據本規範之道路設置參數條件進行模擬，須滿足(1) 模擬照度均勻度≧ 0.33；(2) 模擬平均照度≧ 10lx 或依採購單位指定之道路照明需求(LED 路燈技術規範- 經濟部能源局)
應用方法：利用CAE 分析預先了解塑料在模穴的流動如圖所示每個區域的厚薄差異不同，模穴內流動的差異也很大，在流動不平衡與體積收縮不均都會影響變形方向與變形的尺寸，透過分析可以找到較加的劉到設計、得到明確的結果。
實際說明

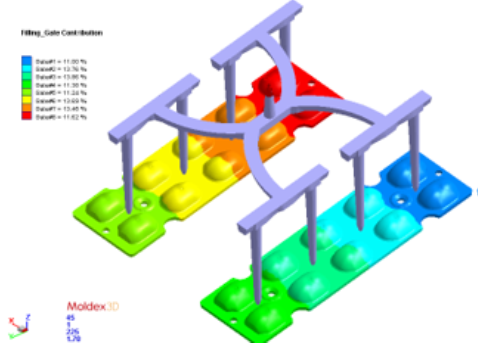

圖1 LED 路燈圖示，圖2 流道設計二板模與三板模；圖3 模流分析結果比較表；圖4、5、6、7 為二板模模穴流動與產品局部溫度剖面、圖8、9、10 三板模塑料流動波前與澆口貢獻度與變形比較。■
圖1：LED 路燈圖示
圖2：LED 路燈流道設計二板模與三板模

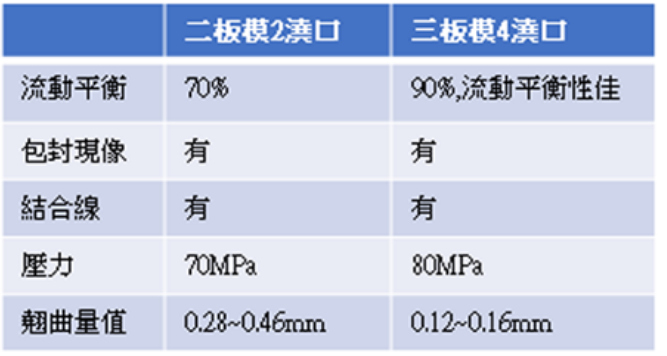

圖3：模流分析結果比較表

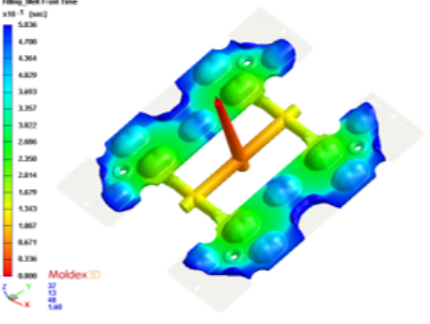

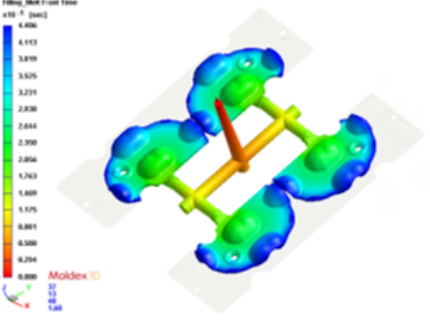

圖4：二板模模內的流動波前 ; 圖5：二板模模穴的流動波前

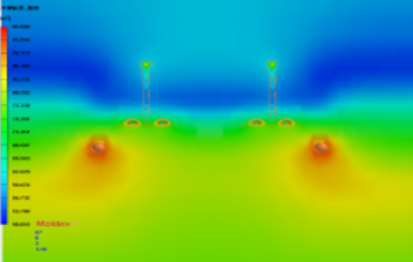

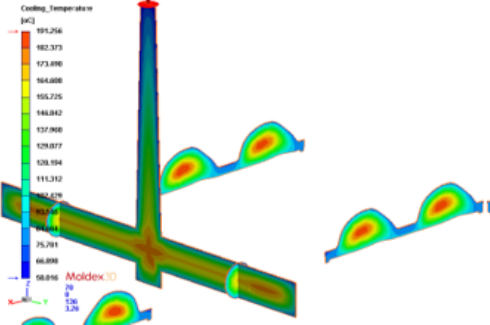

圖6：成品剖面溫度 ; 圖7：模具溫度剖面圖示

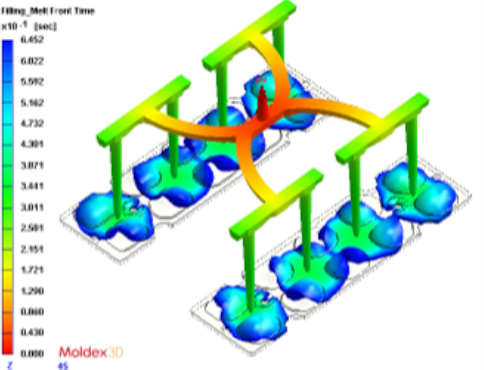

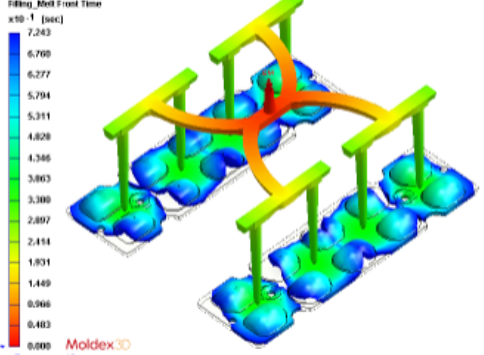

圖8：三板模流動波前 ; 圖9：三板模的流動波前

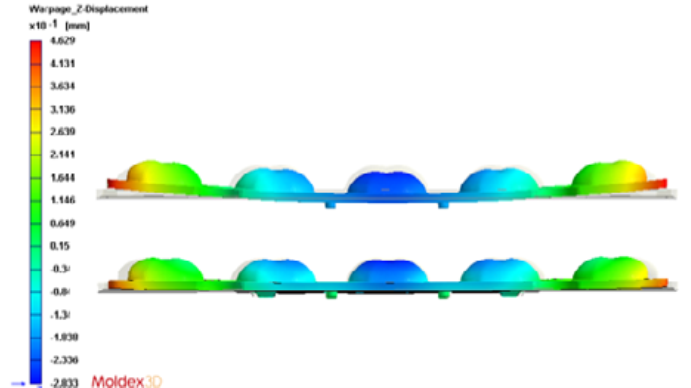

圖10：模流分析產品的變形趨勢與量值
