前言
塑膠工業發展至今，人們對塑膠製品的環保、手感、作工細緻度、輕量化、少氣味和外觀美學都有了更高的需求。業內老師傅們常開玩笑，從最早期的塑膠件只要能打飽料不缺料就行，走到今天必需面臨各種極端檢測與高標準要求，企業才能在競爭激烈行業中脫穎而出，而老師傅們必須勤加學習，跟上時代的腳步。
高分子加工是由壓力(Pressure)、黏度(Viscosity) 及溫度(Temperature) 所構成的注塑成型條件之關鍵三元素(P-V-T)，是發展高端模具必須深度學習的課題，尤其在溫度控制上，
- 如何能得到無熔接痕、表面高光高亮、拉絲或咬花紋更清晰立體的產品？
- 如何能提高注塑的成型週期，提高注塑產品合格率？
- 如何從注塑直接到成品組裝，省去中間的噴塗環節又能得到靚麗外觀產品？
專注於模溫及變溫模溫控制的百豐科技公司，今天為大家娓娓道來急冷急熱變模溫技術、應用與服務。

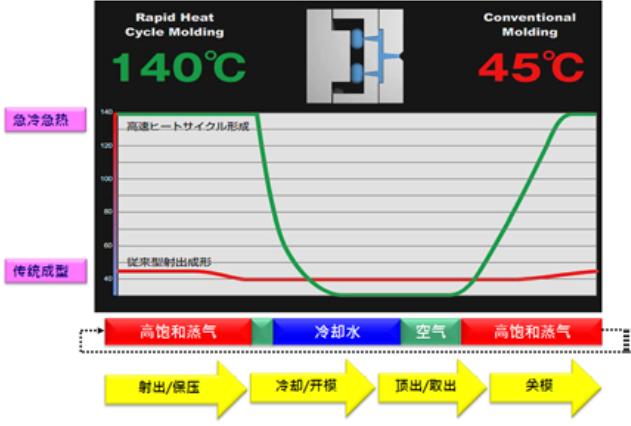

圖 1: 急冷急熱變模溫工作原理

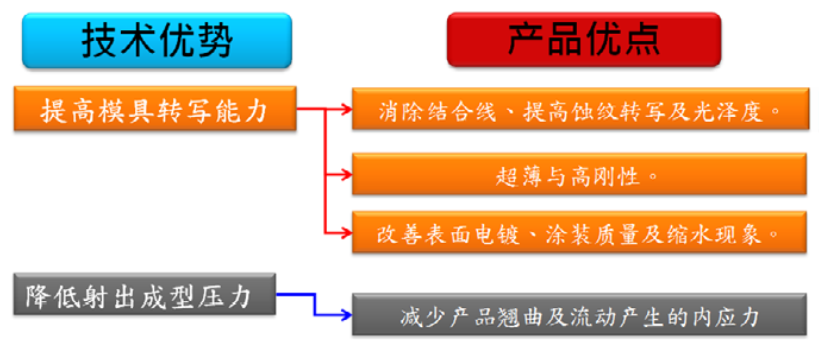

圖２: 急冷急熱變模溫技術在塑料件的效益
急冷急熱變模溫設備組成及其原理
百豐科技開發之急冷急熱高光無痕模溫機是塑膠成型之先進輔助設備。內置高速運算的工業級可程式計算機及高品感度傳感器，聯通與市售任何注塑機之指令，完成模具模溫及高分子材料在註塑機生產週期循環中所需的快速加熱和快速冷卻的工藝控制條件。其工作原理及圖解如以下說明：
- 注塑前向模具水路吹入高溫高壓高飽和水蒸汽，使模具的溫度迅速上升達到高分子材料玻璃化轉變溫度Tg 以上，然後從注塑機螺桿注入熔融樹脂；
- 注塑完成後，打入高壓空氣及冷卻水使模具溫度迅速下降到樹脂變形的溫度以下。
- 運用此精密控制所達成的注塑生產循環週期，就會形成沒有結合線且表面高光亮的產品。若模具表面有蝕紋或拉絲處理等工藝，其產品紋理會更加清晰美觀。
急冷急熱變模溫工藝的給您企業帶來的產品價值，不僅於裝備
急冷急熱工藝在塑膠高光鏡面、強固剛性、表面處理及綠色環保等高端應用是越來越廣泛，涉及領域有消費電子、汽車零部件、家用家電、醫療器材與食品包裝等等行業，百豐科技秉著”比客戶早想一步”的精神，持續開發出有更多的能效管理與產品創新應用，
如下說明：
- 縮短成型循環週期與節約能源。透過數據管理及高精度的設備響應，在射膠前已經將模具溫度升到並穩定保持塑膠所需要的成型模溫，例如PC 通常模溫是120° C 或PC+ 纖維通常模溫是135° C，變模溫設備可以按不同工藝需求提供自動或半自動調節模溫，大大提高塑膠的流動性，以利於得到更好的填充條件，替企業節省能源費用。在成形保壓及冷卻階段時，運用高壓空氣及水來增速冷卻及穩定高分子塑膠固化過程的質量，代替傳統模溫機只可升溫無法降溫的難題，節約成型週期與提升產品質量。
- 精密雙色模具之反覆運算溫度控制，提高雙色材料覆蓋的黏合性與達到高光免噴塗的效益。
- 雙通道或多通道的急冷急熱溫度控制，一台設備可以同時提供不同溫度的變模溫控制，用在調整產品變型或尺寸高精度要求上，提供更寬廣的模具成型調試工藝。
- 特殊塑膠工藝應用的全面覆蓋，其中包含有微細發泡高光處理、IML 及IMR 薄膜成型、軟硬雙料包膠高光射出、金屬粉及高玻纖免噴塗等等高端應用。

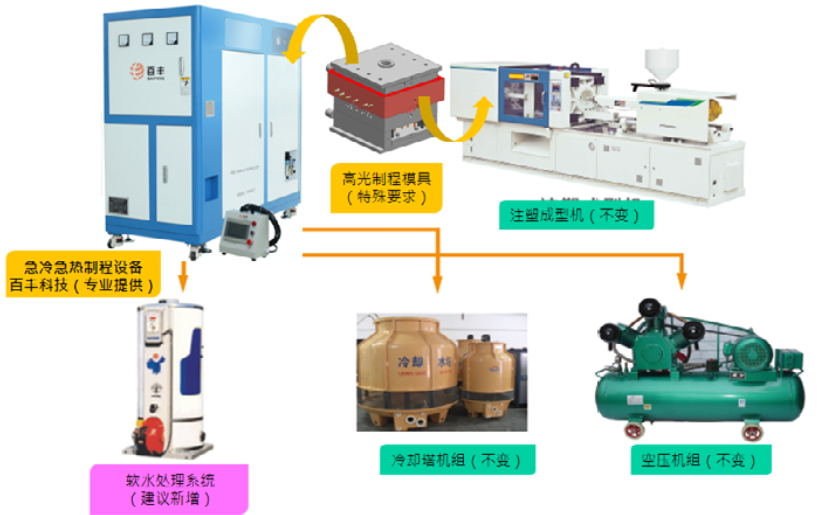

圖３: 急冷急熱變模溫之設備配置
沒有最好，只有更好
百豐科技作為急冷急熱變模溫設備之領導廠商，十多年來不斷投入大量研發經費與人力專研高分子成型之模具溫度控制應用，除了高端設備研發之外，我們也對於模具溫度變化的應用研究，如不同鋼材之熱傳以及韌性變化、模具金屬加工數據管理、各種類高分子塑膠流變狀況及產品注塑成型過程工藝等等，已經積累了相當多的數據與實戰經驗。因此，我們不僅是一家變模溫設備的開發商。百豐可以提供全套急冷急熱變模溫工藝之模具開發與成型技術發展服務，讓想要瞭解高光急冷急熱變模溫工藝的企業都能夠更完整的學習此工藝技術而應用高端產品發展上，協助企業開發出優秀的急冷急熱變模溫的模具。我們的服務包含以下：
1) 模流模擬分析與模具設計。我們與亞洲第一大、全球第二大之模流分析公司-Moldex3D 共同合作開發出全球第一套變模溫智慧模流模擬人機介面與智慧設計系統，大大縮短設計人員學習曲線與模具設計時間。
2) 3D 急冷急熱水路設計與模具開發，更加優化模具溫度擴散能力及提升能源效率。
3) 與工業4.0 智能裝備接軌。藉著百豐在自動化與智慧製造的多年實力，設備可以植入國際通行之工業4.0標準之通信晶片及資訊介面，提供用戶作為遠程式控制制及大數據採集的管理，提高工藝參數及質量管控能力，能完全與任何智慧製造之MES 系統連接。
- 模具設計開發人才培育。我們擁有急冷急熱製程之高分子、模具及注塑成型等等專家群，可以完全協助用戶建立模具開發與成型人才之能力。
- 與客戶共同開發。我們擁有高端模具及設備研發之顧問團隊，協助客戶在產品開發階段進行評估與模擬驗證，縮短客戶產品開發週期。我們也可提供客戶之客制化設備開發，與客戶共同成長。
- 若您有需要，我們有相當多的成功客戶，他們都願意開放其工廠產製能力與您成為合作夥伴，力助您技術、工藝及高端產品的發展。
強固、輕量與免噴塗工藝是未來塑膠行業三個非常重要的發展趨勢
這三大發展趨勢不僅在材料、模具及注塑成型機發展在未來都會臨不少挑戰，因此高速精密之模溫控制的技術與裝備成為不可缺的必要元素。在全球化發展的時代，更為輕薄、更加時尚美學，對於環境更友善是未來的產品設計方向，而高分子塑膠之免噴塗高光無痕注塑成型技術將會在許多行業領域中得到更多應用與支持，此工藝隨著在塑膠材料、模具以及注塑設備和成型技術的快速發展而不斷進步與完善，非常值得大家一起努力。
百豐與您共同成長~

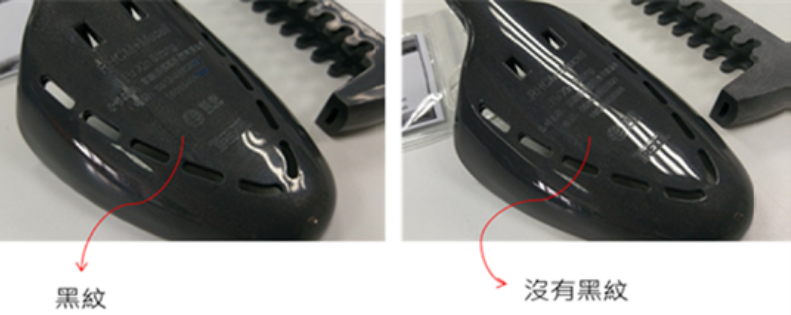

圖４: 金屬粉免噴塗技術應用( 百豐專利製程)

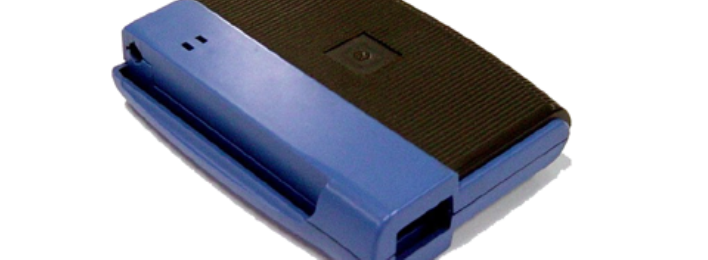

圖５: 軟硬雙料包膠免噴塗應用

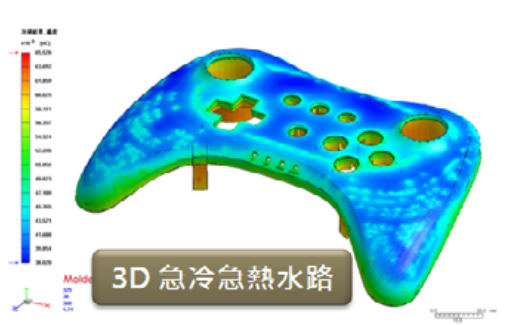

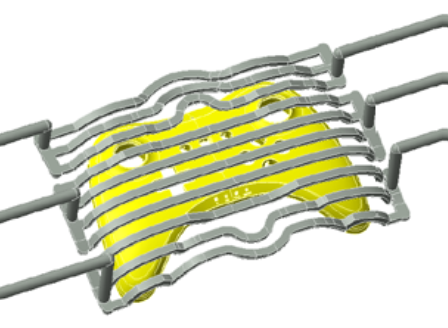

圖６:3D 急冷急熱水路設計與模流分析

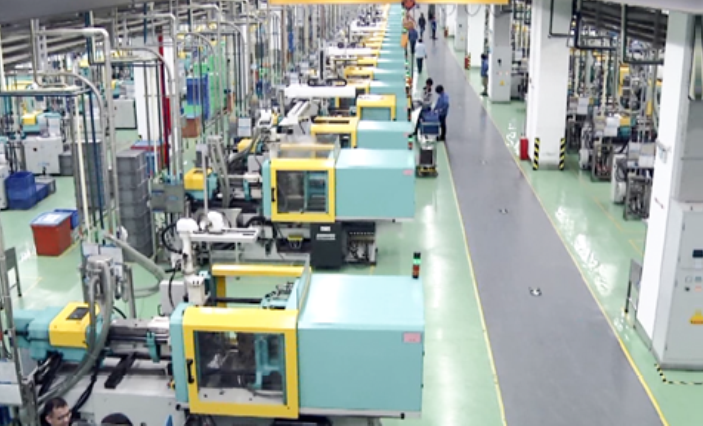

圖７: 長期合作之成功客戶夥伴關係
注解
- 急冷急熱是中國對於變模溫設備的一種通稱，在日本小野產業對於此種設備其著作權名稱為RHCM(Rapid Heat Cycle Molding) ，在歐美通稱為H&C(Heating and Cooling)。
- MES，Manufacture Execution System， 製造企業生產過程管理系統。
