■查鴻達
前言
看了這個標題，大家一定以為我喝多了，導柱怎麼會跑到型腔裡面去呢？那時我剛大學畢業分配到國營常州模具廠上班（1981 年），廠裡接了上海大華儀錶廠的一批壓鑄模。其中有一個零件叫“外框”，如圖1：外圍400×300，內部尺寸300×200。厚度5 毫米。產品重量1.03 公斤，鋁合金的。模具已經設計好，是陸洪良工程師設計的，沒有什麼難度，設計得很正規，動模如圖1：（當時還沒有電腦，圖1 是根據回憶畫的）
模具開發
模具尺寸 750x650x520。模具重量1.9 噸。本廠會審時由於模具太簡單，也沒有人提出異議。可是對方廠看了設計方案後，大大的不滿，他們提出來，他們廠裡 最大的壓鑄機是350 噸的，能夠容納的模具的最大寬度不能大於600。但是我廠設計的模具寬度是650。因為350噸的壓鑄機的最大壓鑄量可以達到6 公 斤，但是該產品由於情況特殊，重量才1 公斤左右。所以資源是大大的浪費了。我由於剛大學畢業分配到該廠，也不便多說，免得有逞強之嫌。後來老廠長金志良來跟我談，一定要我想想辦法。因為對方提的確實是合理的要求。
這裡面有一個歷史的原因，當時模具廠的書記劉濤原來下放時和我是一個公社的，他是公社黨委副書記，我是模具廠廠長，我們很熟悉，後來劉書記被調到常州模具廠當書記，我77 年恢復高考時考上了大學，（當時叫鎮江農業機械學院）我大二時已經被該廠聘請為技術顧問，課餘時間幫他們畫圖紙，因為該廠的工程師都是從某軍工企業的工具製造部門轉過來的，對注塑模具和壓鑄模具不太熟悉。所以那幾年該廠50%以上的模具圖紙都是我畫的。其中包括“蘇州孔雀牌電視機”的模具。
對製品進行了以下分析
1、產品厚度5 毫米，單邊的型腔深度是2.5，對型腔側壁的壓力非常小。所以模具在X、Y 方向的強度沒有任何問題。可以取很小的尺寸。 2、由於製品的中間是空的，對動模板的壓力也很小。也就是說模具的長寬方向可以盡量做小，動模板也可以比較薄一些，但是，加上導柱的位置，模框的位置，一算下來，和陸工的設計是一樣的。要滿足對方的要求，一定要有其他的辦法。否則只能讓對方廠買更大的壓鑄機。（450 噸）那就是相當於用電線桿來釣魚了。經過深思熟慮，我拿出了一個設計方案。如圖：這個方案中，我徹底拋棄了模框，（香港師傅
稱“原身赤膊模”）並且將導柱安排到產品中間的空擋裡。模具尺寸500x400x450。重量0.7 噸。比原來輕了63.2%。這個絕對是離經叛道的想法，太匪夷所思了。當時，所有的人都反對我的想法，原因很簡單：從來沒有見過這種設計方案。當時因為是在國營企業，我要顧及大家的面子，也不能講得太專業。難啊。由於對方廠急著要我們出方案，可是那些“半桶水”
又一致反對我的方案。（其實是“國營病”作怪）我急了，只能擺了個烏龍：“請反對的人請建立這個方案的‘疲勞模型’”，對牛彈琴，不懂。我又說：“講通俗一點，就是這個模具是在怎樣的情況下工作的，怎樣的情況下損壞的？”。
有一個女工程師叫徐宜華的說：“聽你這麼一問，我倒明白了，假如講損壞，按這樣做的模具100 年也不可能壞的呀！只是我們從來沒有見過導柱跑到型腔裡面去的”。最後，這個方案得到了對方廠的認可，並且大加讚賞。只要200 噸的壓鑄機就可以生產了，大大降低了壓鑄的成本。模具從製造到使用也沒有任何可記錄的故事。（太簡單了，什麼事都沒有，對模具廠來講，沒事就好。）通過這個故事，我想告訴大家，構思一套模具時，首先要考慮的問題是：個模具是在怎樣的情況下工作的，怎樣損壞的？不要被傳統綁住你的思想。■

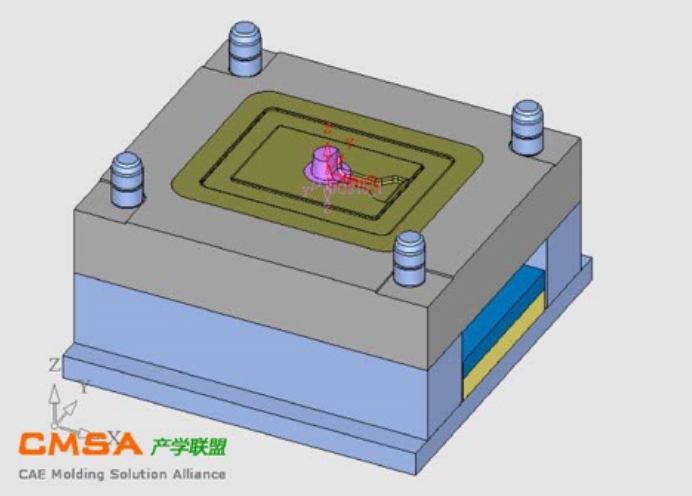

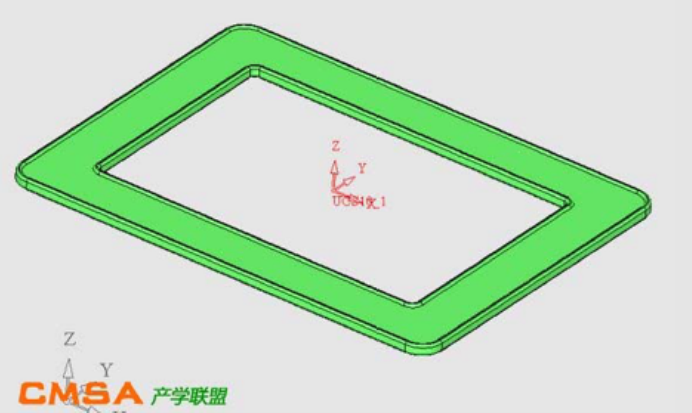

圖1: 零件“外框”設計 ; 圖2: 模具設計的概念圖（當時還沒有電腦，圖是根據回憶畫的）
圖３: 改良後新的設計方案
