為什麼隨形冷卻？
注射成型過程中，冷卻所佔比例約為成型週期的60%，因此冷卻週期很大程度上直接影響到生產週期。傳統生產加工中，我們所採用的冷卻管道為橫平豎直樣式，很多區域受到現有加工技術限制不能做冷卻管路，這樣極大了影響了最終成型週期及產品質量。
隨形冷卻採用粉末逐層燒結技術，這就賦予了設計的自由性，讓管路隨著產品的外形佈局，讓設計者不再受加工技術的限制，讓所想即所見成為現實。隨型冷卻水路基本設計準則
1) 水路的直徑：通常水路直徑在大於Ø1 時才能起到冷卻效果。
2) 橫截面面積：儘管3D 打印可以定制形狀，但是在設計水路橫截面是應保證水路截面積保持不變，從而保證恆定體積的冷卻液通過管道。
3) 與模具表面的距離：一般傳統水路管壁到膠位的最小距離為水路直徑的1-1.5 倍。但是3D 水路運用的案例一般局部距離較為局促，我們需要保證水路到膠位的距離保持不變（一般約為2MM），從而達到均勻的冷卻效果。
4) 冷卻水路長度：儘管3D 打印水路不存在傳統加工時的鑽頭鑽偏錯位，但是3D 水路也不宜過長，以便冷卻水快速的進出，保證熱量的均勻分佈。

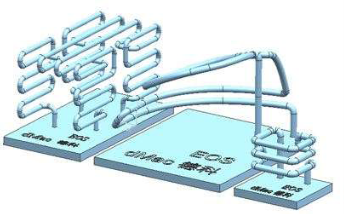

不同形式的隨形冷卻分類( 請見首圖( 左))
1) 有分支的隨型冷卻設計
2) 無分支隨型冷卻設計
3) 柵格類的隨形冷卻設計
有分支的隨型冷卻設計 ( 請見首圖( 右))
a) 減少了進出水的接口數量
b) 設計難度相對來說稍大
c) 堵塞後難以清潔、疏通
d) 容易產生“死水

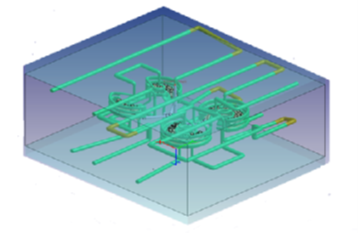

圖1：無分支的隨型冷卻設計/ 柵格類的隨形冷卻設計
無分支的隨型冷卻設計
a) 最常見的設計形式
b) 設計的簡便性
c) 穩定的水流量
d) 清潔的便利
柵格類的隨形冷卻設計
a) 適用於一些位置狹窄的模具鑲件冷卻
b) 減少了進出水接口的數量
c) 很容易堵塞
d) 生鏽或堵塞後難以清理
e) 容易產生“死水”
f) 降低鑲件的機械強度

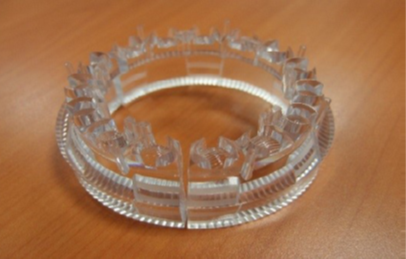

案例分享
協助客戶改善汽車燈的問題
挑戰：壁厚較厚的產品容易造成周期長，產品內部容易出現問題
結果：採用隨形冷卻優化，將循環時間從600s 減少到120s，提高產品質量。
關於EOS
金屬和高分子材料工業3D 打印的全球技術領導者，提供全面的增材製造解決方案。 EOS 中國是全球五大技術中心之一，致力於為中國客戶提供便捷、創新的服務。
注：圖片來源於EOS，未經授權，不可轉載。■
