■立模激光科技/ 張翼
3D水路設計的注意點
1.考慮模具強度 ・水路距模具外壁、頂針孔、水路間的壁厚是否合理 ・水路直徑過小或水路距模具外壁過薄時水路內壁需要切削
2.考慮冷卻效率 ・水路距成形面距離是否最佳、均勻 ・水路佈局是否充分
3.考慮水流流速 ・ 水路截面形狀是否合理 ・ 水路方向性，有無死水區域（塑料模具建議使用串聯 水路、壓鑄模具建議使用並聯水路）
4. 考慮打印成本 ・ 考慮嫁接造形等因素，隨形水路的設計應滿足嫁接造 形（盡可能的提高嫁接高度，減少打印體積） 另外，隨形水路需要好水質及維護保養，做好水路清洗。 1）建議1~2月清洗一次 2）建議使用純淨水或軟水
什麼是隨形水路

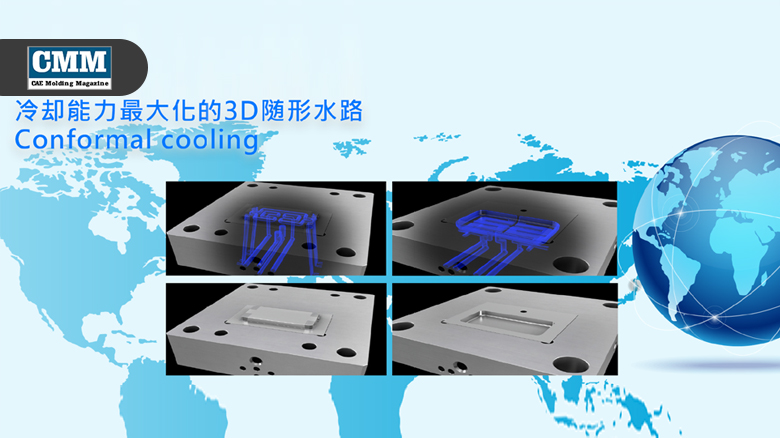

隨形水路，顧名思義，是隨著成形產品表面的水路。 均一的分佈在成形產品表面的內部水路我們稱為隨形水路。 (請見圖1）
隨形水路相比傳統水路的優點（請見圖2） 隨形水路能有效地縮短產品生產時的冷卻時間。隨形 水路能有效的改善產品因冷卻不足造成的成形不良。
隨形水路的基本設計理念原則上是利用CAE解析技術來合理有效地設計隨形水 路設計。利用CAE解析軟件能直觀分析出添加隨形水路後的冷卻及變形結果（請見圖3）■
