前言
型腔銑（包括2D、3D）是我們做CAM 編程很常用的功能，往往拿到一個工件，開始不知道如何下手，就會先來一個型腔銑。型腔銑的跟隨部件和跟隨周邊的算法是不同的，跟隨部件也稱沿零件切削，是通過對指定的零件幾何體進行偏置來產生的刀軌，跟隨部件安全，但抬刀多，效率低；而跟隨周邊是沿著輪廓順序，創建同心的刀位軌跡。通過其圖標既可觀察到其細微的差別，我們以一個簡單工件為例，說明二者的區別。

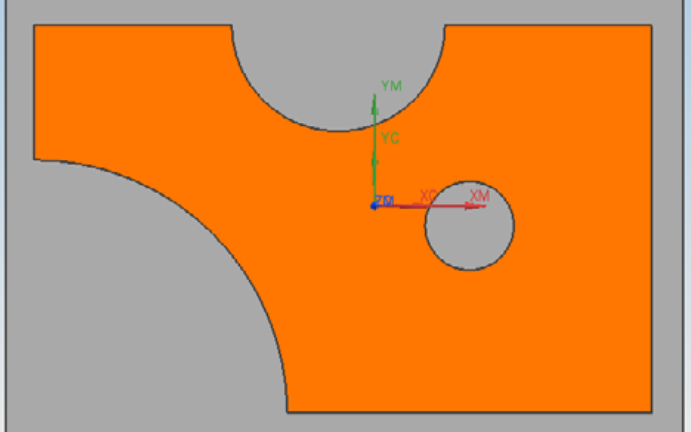

下圖1 加工區域由內外邊界組成：
跟隨部件：

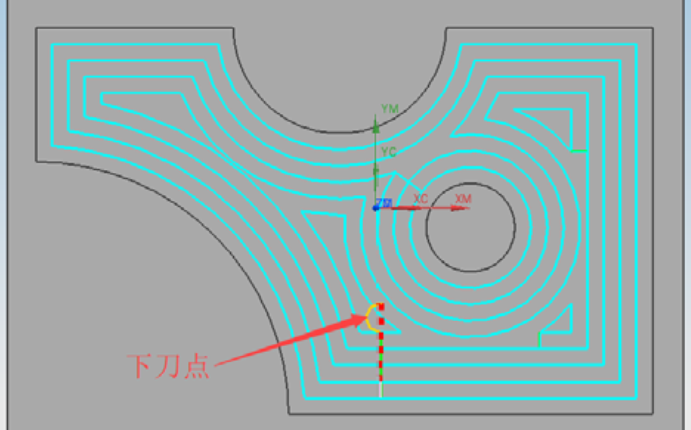

1、認為內外邊界都是部件，按照內外邊界做等距偏置，交叉處進行修剪，簡單來說跟隨部件指的是刀路是沿著部件的形狀來加工的；（見下圖2）
2、步進的行進方向為朝向部件，即朝向內外邊界行進。這一點很重要，下刀點總是位於離內外邊界最遠的位置，所以是非常安全的。
跟隨周邊：
1、周邊指的是零件、毛坯或修剪邊界中最外側的邊界。計算方法是按照最外側的邊界向內做等距偏置，簡單來說跟隨周邊就是按照邊界或者最大輪廓的外形來走的一種方式，輪廓指的是只走他的外形不挖其他的地方就相當於走等高；（見上圖3）
二者對比：

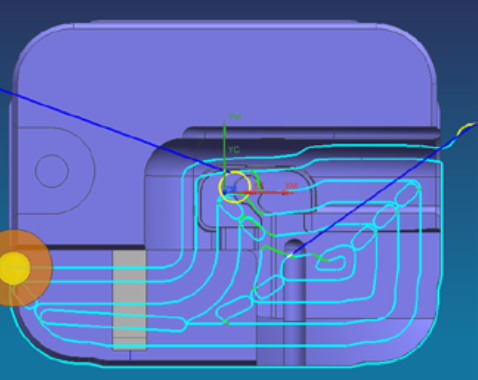

1、跟隨部件安全可靠，但路徑顯得較為凌亂，加工時間較長，這和算法有關係；（見下圖5）

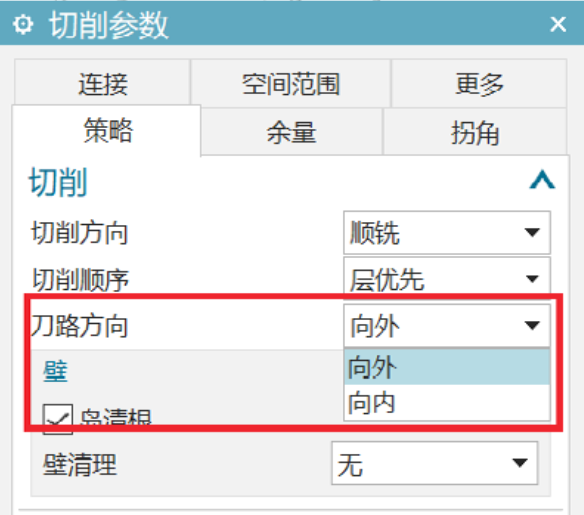

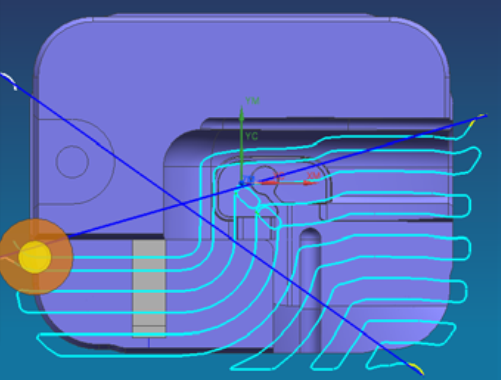

2、跟隨周邊較為整齊，並且可以控制步進方向（向內、向外）；（見下圖6）

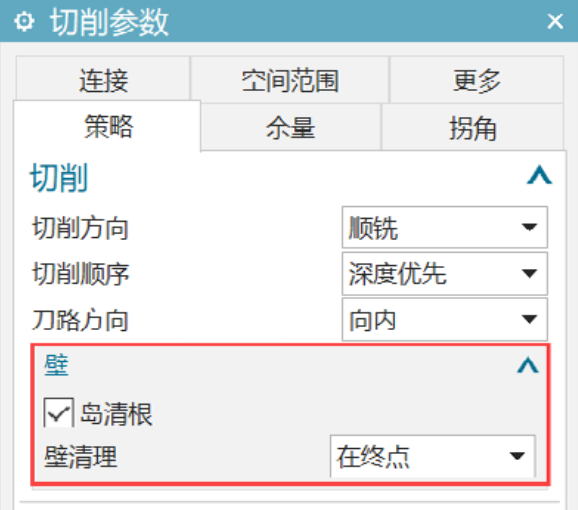

3、跟隨周邊有“壁清理”選項，應用中是必須勾選的，否則會有安全隱患：（見下圖7）隱患主要是在3D 型腔銑的時候有可能會出現中間空刀，下層可能會產生突然的大切深情況導致過切：
4、二者路徑長度差異不大。 （見首圖）要點：優先使用跟隨部件的加工方法。■
