前言

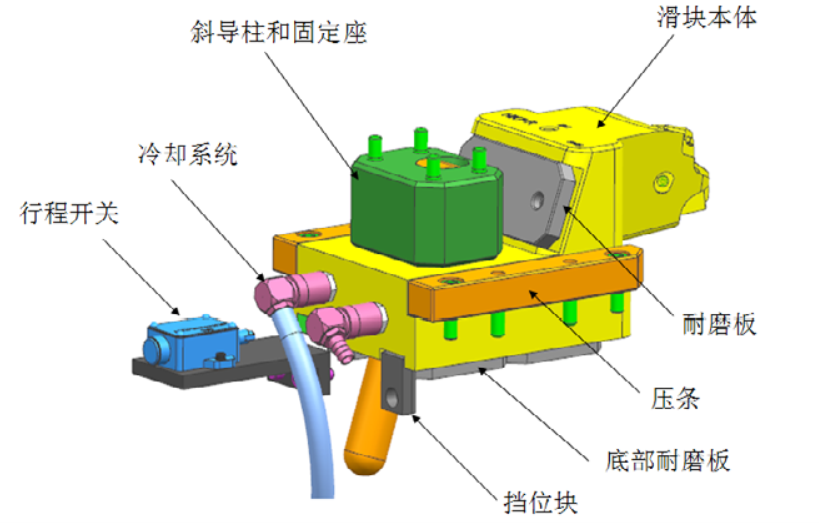

對於初入設計行業的同仁們來說，在設計的過程中，對於尺寸的把握和確定，是一項比較難掌握的工作，比如模架材料的大小、斜頂滑塊的大小。因為它不單單只是由單一公式就能計算出來的，還要結合產品的特徵、模具總體的佈局以及行業經驗數據。今天就以滑塊設計為例子，簡單的和大家探討一下，設計時如何把握尺寸，希望對大家有所幫助。首先我們先來看一下滑塊的組成部分：滑塊本體、斜導柱、壓條、限位塊、彈簧、耐磨板等。如首圖。
那麼這樣一個滑塊是如何設計出來的，它的外形尺寸是如何確定的呢？我在這裡介紹一種方法，且稱之為需求界定法。簡單一點講，就是這個滑塊上需要一些什麼零件，你的滑塊本體就需要提供放置這些零件的位置。下面我一步步為大家拆解。

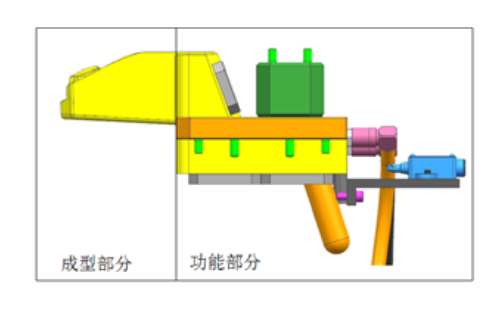

我們以常規滑塊為例，滑塊可以簡單的拆解成兩個部分( 圖１) 一是成型部分，二是功能部分，成型部分是指和產品相關的部分，包含產品面和分型面等，這一部分的大小是固定的，因產品而異。我們習慣上稱之為滑塊頭部，後面的功能部分的大小，都是在這個基礎上得到的。功能部分是指要實現滑塊這個抽芯及復位動作，所需要用到的部分和零件。不同的滑塊在這一部分，只是形式上的差異。
(圖1)
從這一點上看，對比不同的滑塊，我們又可以把這兩部分，概括為異性和共性。產品不同，抽芯位置不同，導致成型部分不同，所以叫異性，好比每個人的臉型都是不一樣的。滑塊的功能就是抽芯，功能部分的特徵和零件，都是為了滿足滑塊的抽芯功能而設計的，這個就叫共性。經過上面的介紹，我們知道了成型部分的大小是固定的，接下來我們從長寬高三個方面來介紹下尺寸的確定方法。

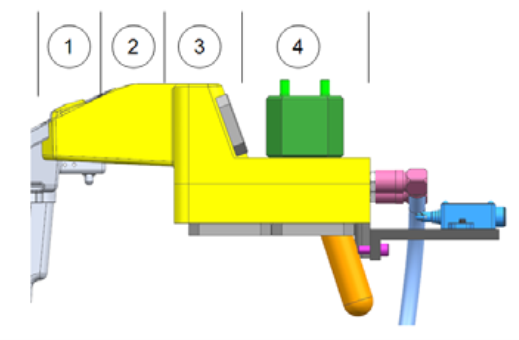

長向（圖２）
長向可以如圖拆解成四個部分，一是產品區域，二是封膠區域，三是滑塊鎖模區域，四是斜導柱區域。區域一產品區域的尺寸由產品決定；區域二封膠區域的尺寸，由滑塊大小決定，一般小滑塊，此區域尺寸在15MM 左右，中等滑塊在25-30MM 左右，大滑塊在35 -45MM 左右，特大滑塊除外；區域三的尺寸需要考慮滑塊強度和鎖模面角度落差；區域四的尺寸需要滿足斜導柱的放置要求。另外，長向還要考慮滑塊的長高比，在運動過程中的穩定性，壓條的受力情況等要素。

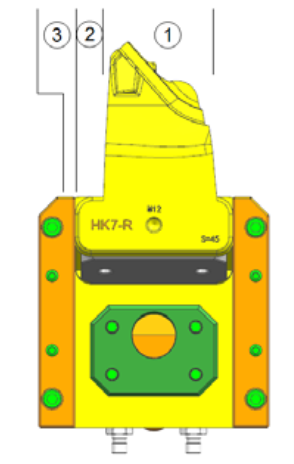

寬向（圖3）
寬度方向我們如圖3 簡單的拆成3 個區域。區域一是成型部分，由產品決定；區域二是定位擋位區域，一般在8-15MM 左右，還要考慮這個滑塊是否需要在前模定位拋光，如有需要這個區域的尺寸還需適當加大；區域三的尺寸只需考慮壓條，因大小差異，此處一般是5-15MM，圖示滑塊是中等滑塊，區域三尺寸為10MM。

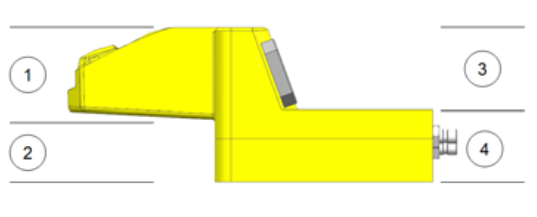

高向（圖4）
高度方向我們如圖4，將其分成前後共4 個區域。區域一是成型部分，尺寸固定；區域二需要考慮滑塊的前檔位面大小和彈簧的放置位置；區域三為滑塊的鎖模部分，此高度需要大於2/3 的成型投影高度，否則注塑過程中，滑塊會因鎖模力不夠，產生諸多成型缺陷，比如常見的飛邊毛刺，另外還要滿足耐磨板的放置要求，有時滑塊過小又需要添加耐磨板，此區域尺寸可以適當加大；區域四需要滿足壓條的放置、導向面的高度、冷卻水嘴的放置和檔位塊的放置需求。
(圖2) ; (圖3)
(圖4)
通過以上對一個滑塊的拆解，我們簡單的對滑塊尺寸的控制進行了了解。以滑塊功能的實現為需求，來確定滑塊的大小尺寸。僅以此拋磚引玉，希望同行朋友們多多指正，謝謝。■
