第17招、產品設計與澆口設計篇~【13吋筆 電外殼上蓋與導光板】~產品故事說明
成品尺寸：長340，寬297，高25(單位mm) 成品厚度：平均厚度1.0~2.0(mm) 澆道系統：冷澆道塑膠材料：PC+ABS 分析焦點：產品為13吋筆電外殼上蓋與導光板幾何，主 平面為大外觀面，流動面積大為使流動平衡澆口設計為 大扇形如圖所示。
不同的澆口設計往往有不同的流動波前，同時也影響了 模穴內的溫度分佈，因此由分析結果的溫度判斷，溫度 高於料溫設定，顯示有黏滯加熱，顯示有局部熱點產生， 使塑件有燒焦裂解之虞。
溫度較高的區域代表塑料持續流動，熱融膠不斷注入。 反之，溫度接近模溫低溫區域，代表塑料幾乎不再流動。 由溫度分佈可以判別塑件在充填過程中，熱塑料對流傳 熱的效應大小，預測複雜的溫度分佈。
應用方法：一般而言，在充填過程肉厚中心溫度為肉厚 方向最高溫區域，此緣於熱塑料不斷填入，對流效應使 溫度保持高溫，若流動阻力變大，溫度的熱傳快速，則 溫度迅速降低，所以溫度範圍高低溫差大，代表設計不 良，好的設計溫度越均勻越好。
實際說明

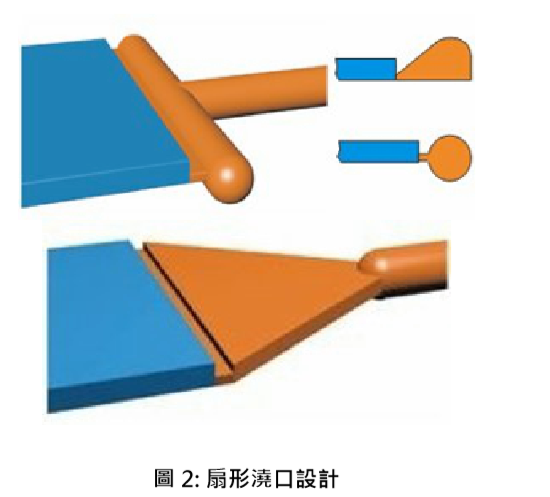

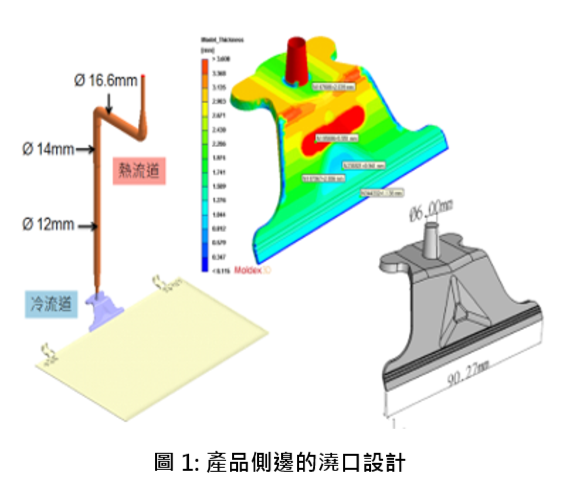

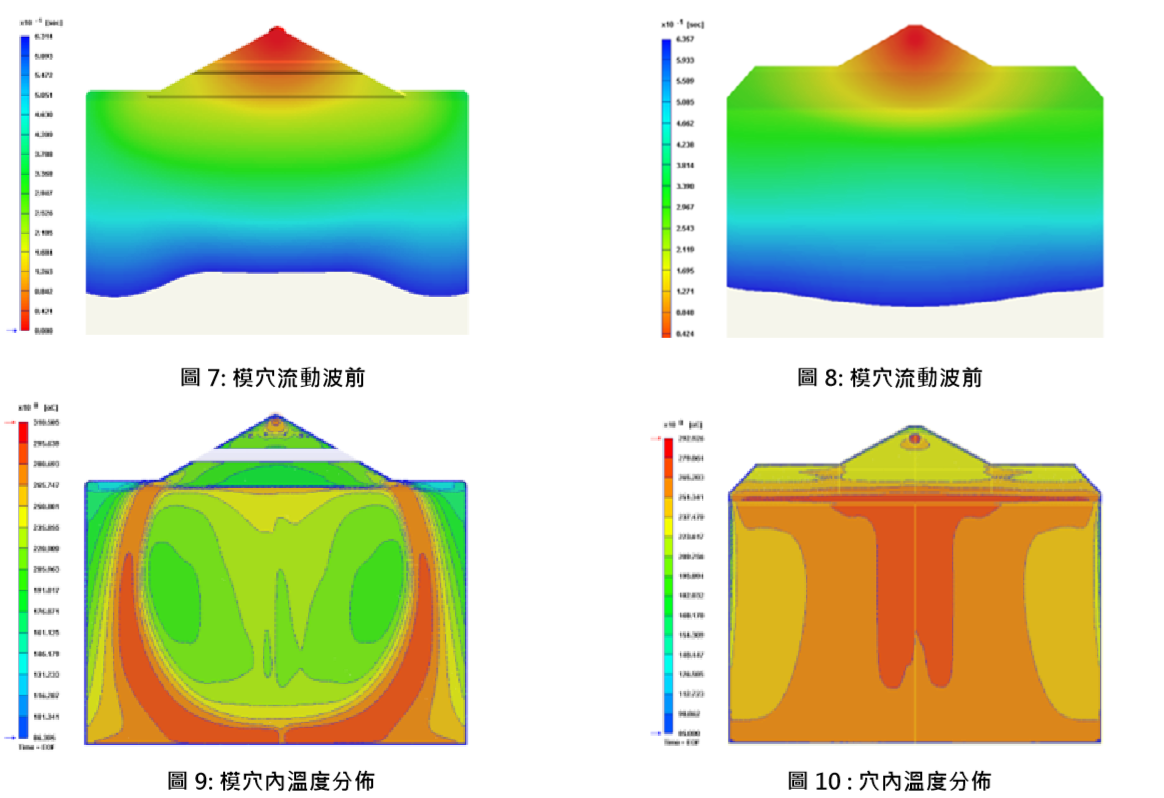

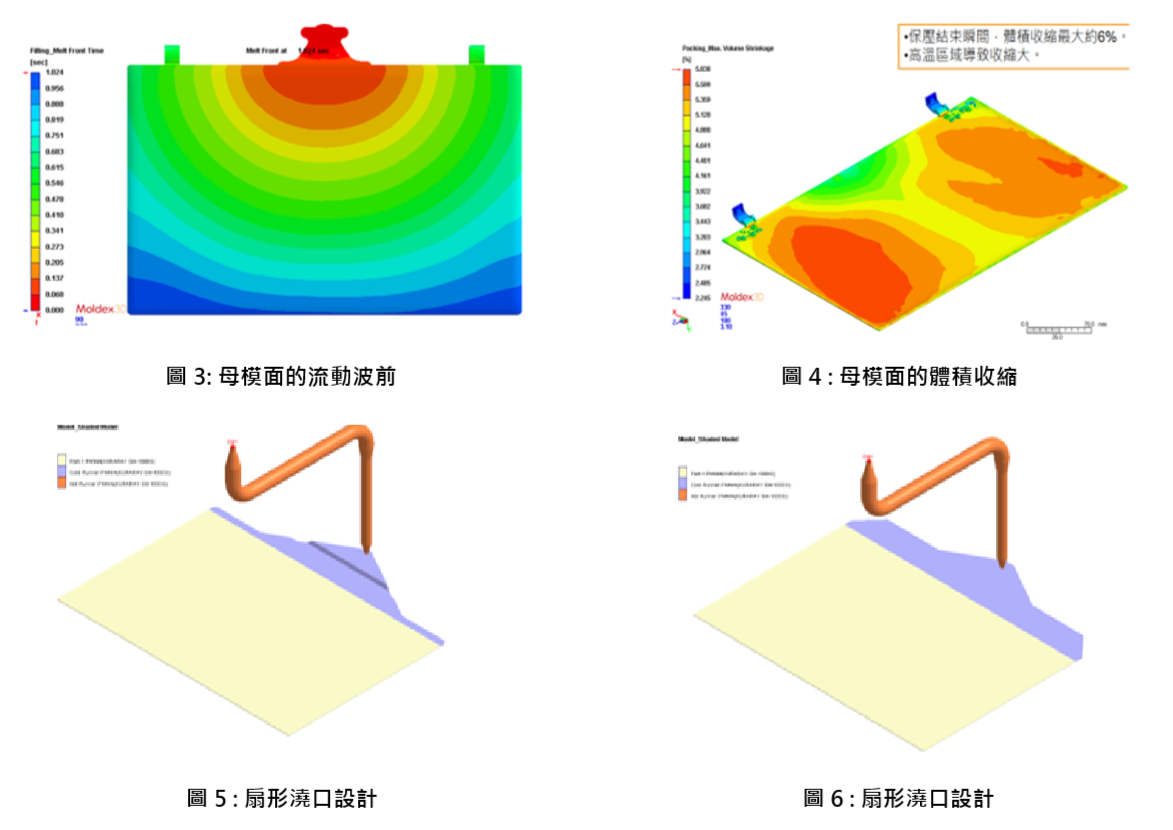

圖1、2扇形澆口幾何，圖3流動波前，圖4體積收 縮圖，5、6 扇形澆口，圖 7、8 流動波前，圖 9、10 溫度分佈圖。
