■ ACMT/ 邱耀弘
市場回顧Review and overview of market
我們正在寫歷史We are writing the history
粉末技術創新New powder technology
展望未來Expectation the future
3C 產品史上最成功的MIM 零件
The best MIM product of 3C application
✓ 雷霆接頭(Lightening connector) 當之無愧！
✓ 連蘋果自己都覺得意外
✓ 巨大的出貨量( 不含山寨品，超過10 億個)
✓17-4PH 成為MIM 最通用的高強度不銹鋼
✓ 尺寸要求極度嚴格，但MIM 生產能突破90% 良率
✓ 成功的推進連接器產業採用MIM 製品
我們也日以繼夜和國產手機一起努力，面對挑戰
We are go with China smart phone industry to face new challenges day and night.
✓ 地表最勇於創新的產業– 智能手機
✓ 每個團隊具有獨到的前瞻眼光– 也有殊途同歸的結論
✓ 黑到不能再黑的科技，卻總能實踐
✓ 擁有最多供貨商的支援
✓ 堅持使用MIM 零件，讓產品堅固耐用
現在，不光黑科技，還微小而精密
Today, we develop new and advance technology with Micro MIM.
✓ 金屬代替塑料，默默承受高強度的應力
✓ 傳統與科技並存
✓ 挑戰MIM 極限，為廣義增材製造卡位
✓ 以公差作為尺寸、舍我其誰
加工刀具對傳動組件的尺寸限制
Size limitation of machining tools for transmission elements金屬化微型齒輪的挑戰帖
加工刀具對傳動組件尺寸限制
- 成形的方法
✓ 切削/ 粉末冶金/ 化學蝕刻
✓ 金屬注射成形- 以數量勝出
- MIM 輕易擊敗其他加工品
✓ 線切割可以細到0.05mm，這是可以做齒型模具，卻不是用來做齒輪零件
- 材料的挑戰
✓ 齒輪微小，如何增高光潔度？
✓ 預合金粉勝過母合金粉和元素混合粉
✓Fe-4Ni, 17-4PH, 420J2……要硬又要韌 - 齒輪微小，如何檢驗？

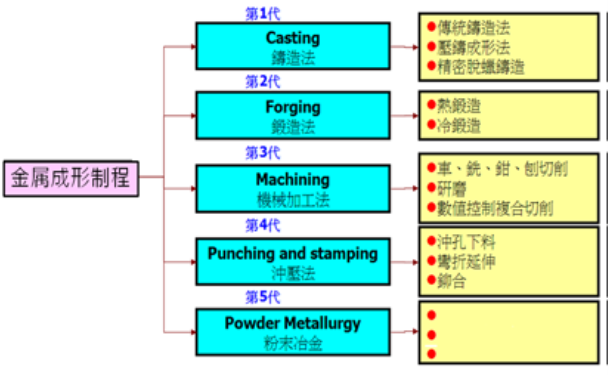

圖1：第五代的金屬成形製程= 廣義增材製造法The5th generation of metal forming process = GAM(Generalized Additive Manufacturing)
就算不是全盛時期，MIM 零件仍與你同在
MIM, it likes ours life. MIM will company with forever.
多鏡頭保護圈– 高強度、無磁性鏡頭伸縮齒輪機構組- 低噪音、高扭力內部支架– 防跌落、耐衝擊I/O 插口– 耐磨損、接合準經常被國產手機拋棄，就像昨夜的酒MIM 的回味， 有如玉林路底的小酒館
其實我們明知道粉末的形貌是萬惡之源 In fact, the geometric shape of powders is the root of all evil as we know.
- 束手無策的原因
✓ 常規餵料，方便麵效應
✓ 最重要的交給最信任的人? 不能和外部交流??
✓ 加入更多處女料，中和物性
✓ 工廠管理方便就好，以量追質專業教育來源缺乏
- 來吧! 設法改善!!
✓ 只有假裝睡覺是叫不醒的
✓ 別放棄改進，別忘了我們是粉末團隊，老天從不給我們最好的條件，唯有自己創造！與待測粉體相同體積的球體表面積和該粉體的實體表面積的比值，粉體如是圓球狀則其球形度等於1，其它形體球形度將小於1，越小值代表球形度越差( 粉末形狀越怪異)
MIM 人創新從未停止Never stop, MIM peoples create new still !MIM 人在中國的改變
- 粘結劑POM 配方的改良
- 高密度壓制(Hi-PM) 應用
- 裝備國產化與創新製程
- 巨件注射成形(G-MIM) 應用>100g
- 微注射成形(μ-MIM) 應用
- 餵料熔融沈積成形(P/F2DM)
- 餵料擇區固化打印(P/F-SLS)??
2018MIM 的困境大突圍Break out of MIM in 2018
- 安泰霸州完成首條MIM 全製程評價線，2019 年投入服務客戶
- 龍鼎( 粉末)，2018 年出貨量達2,000 噸， 預計2019 年新廠投入生產
- 悅安與天一( 粉末)， 羰基鐵粉持續緊咬BASF
- 利德( 粉末)，2018 年總產值突破1.26 億人民幣，創22 年新高，其中ASTM F75 佔有一半的營業額
- 驊騮( 粉末)2018 年新廠動土半導體產業= 3C 的前哨!製粉產業= MIM 的前哨!

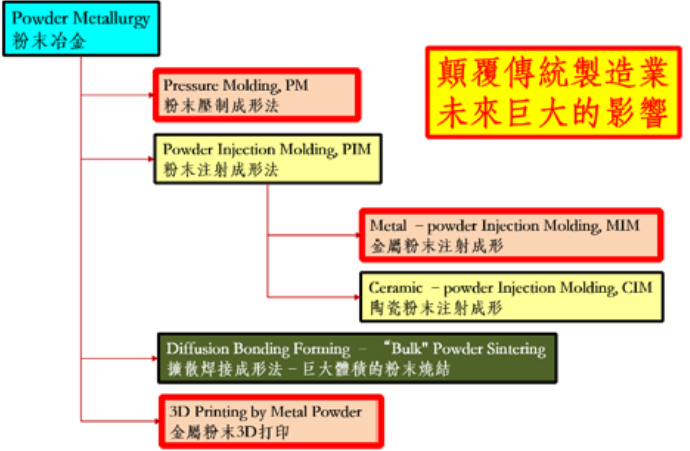

圖2：第五代的金屬成形製程區分Classify of the 5th generation of metal forming process

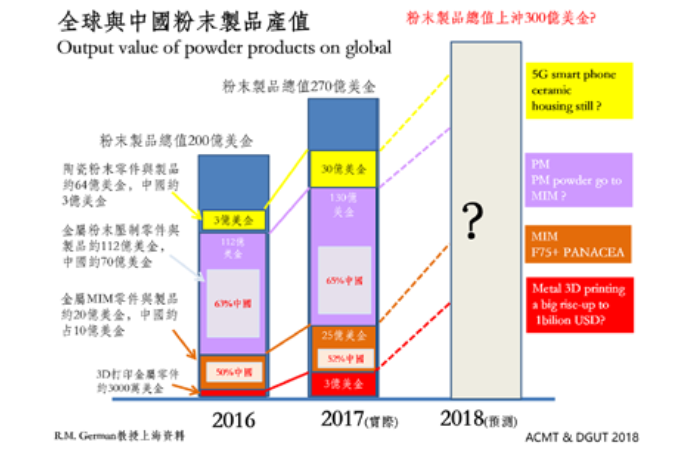

圖3：全球與中國粉末製品產值Output value of powder products on global
命= 人生，咱們注定的工作
MIM 的中文發音是”命”，無論遭遇到什麼困難，請熱愛MIM 就像熱愛自己的人生。
運命的な仕事「MIM」の発音は、中國語の「命」と似ています。何があっても、命を大事にするようにMIM を愛して下さい。MIM is the Destined work of ours life.MIM, this word in Chinese pronunciation likes as “life“.Whatever difficulties you meet, please loving MIM is like loving your life.
HTC Innovation — HTC Touch Diamond,2008
十年前黃博士親自設計了HTC 令全球驚艷、且享譽迄今的HTC 鑽石機 (Touch Diamond) 的天線。未來在5G 手機上，他期待與MIM 機構件並進，在主板散熱/ 天線增益/ 手機結構強化，一起出擊！
困境就是挑戰的機會
Dilemma is the opportunity to challenge
✓ 不銹鋼的發明來自亨利先生失敗的實驗，卻因此造就了影響人類十大偉大發明之一
✓ 更多的偉大成就都經過失敗的洗禮。
✓ 微型齒輪的困難重重，但我們依然前進。
✓ 唯有，克服困境才能展翼高飛。敢冒險的人生，才配得上不凡的您。■

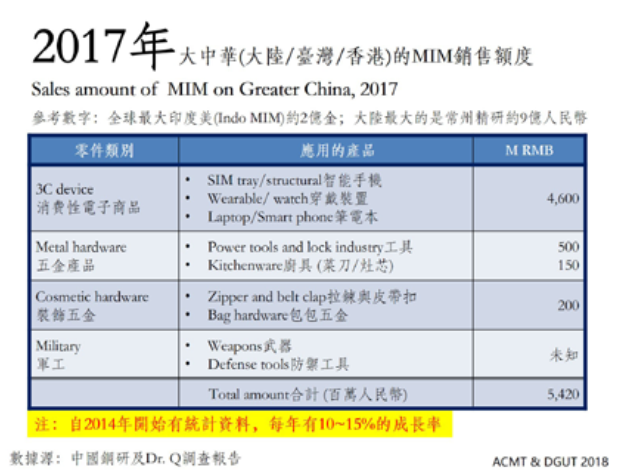

圖4：2017 年大中華( 大陸/ 台灣/ 香港)MIM 銷售額度Sales amount of MIM on Greater China, 2017

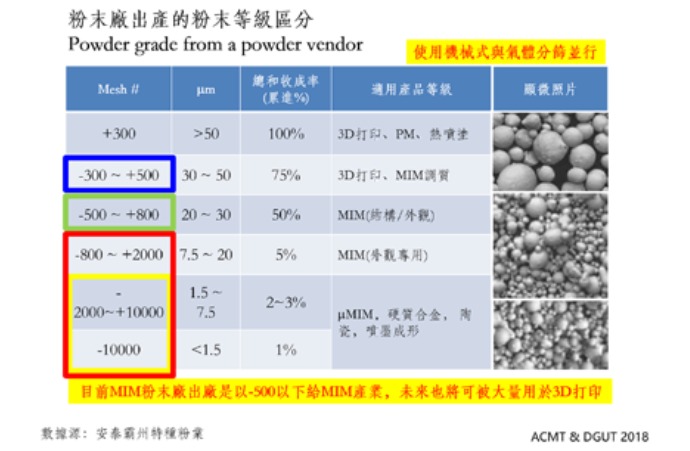

圖5：粉末廠出產的粉末等級區分Powder grade from a powder vendor

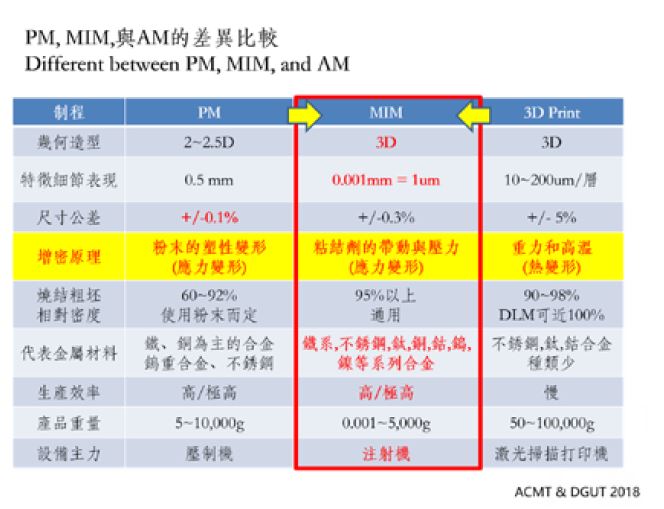

圖6：PM, MIM 與AM 的差異比較Different between PM, MIM, and AM

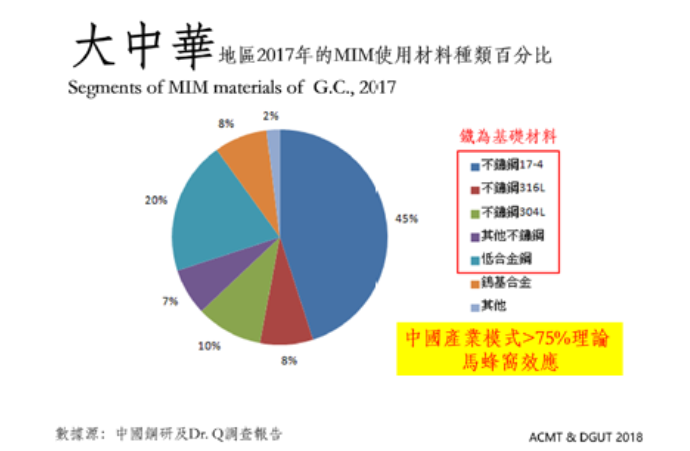

圖7：大中華地區2017 年的MIM 使用材料種類百分比Segments of MIM materials of G.C., 2017

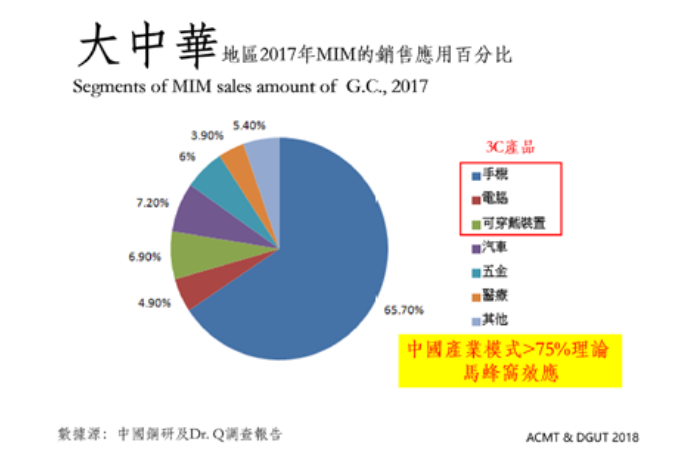

圖8：大中華地區2017 年MIM 的銷售應用百分比Segments of MIM sales amount of G.C., 2017

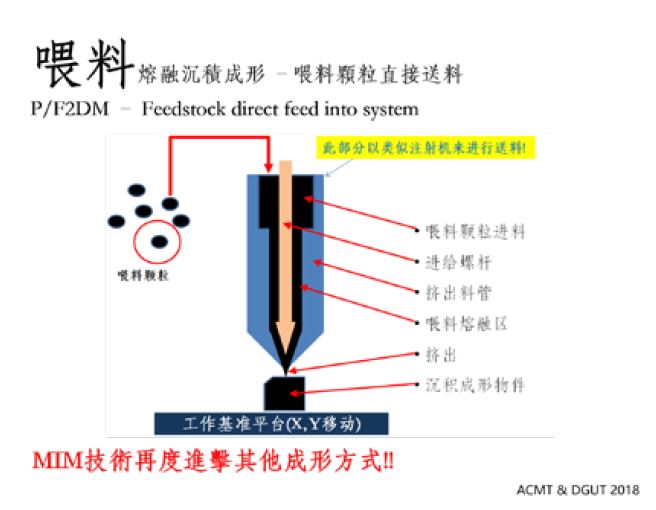

圖9：喂料熔融沉積成形 – 餵料顆粒直接送料P/F2DM – Feedstock direct feed into system
