序言
麥士德福成立於2001 年，始終以客戶需求為導向，技術研發為核心秉持著提升中國模具射出技術的理念下，逐步發展成為一家集熱流道，模具，射出為一體的專業製造商，在深圳、崑山成立了兩家專業生產模具，熱流道工廠, 致力於先進技術的研發，為我國的模具射出行業提高了生產力。澳洲，東南亞，中東等37 個國家和地區。憑藉不斷革新技術實力與完善的ERP 管理體系，麥士德福贏得了全球的青睞。
熱流道系統往小的說就射出機砲筒的延伸，但是麥士德福MOULD-TIP 做為熱流道廠家不但要為客戶提供熱流道系統，更多的是提供技術支持，售前支持和售後服務，售前最大的優勢是為客戶免費提供CAE 分析，對於CAE 分析我司也有很豐富的經驗和最專業的技術，做任何的設計及技術變更都是有理論及數據的支撐做為依據，讓客戶滿意是我們的宗旨。
什麼是CAE 分析?
計算機輔助工程分析(Computer-Aided Engineering，CAE) 是應用計算機分析 CAD 幾何模型之物理問題的技術，可以讓設計者進行仿真以研究產品的行為，進一步改良或最佳化設計。目前在工程運用上， 比較成熟的CAE 技術領域包括：結構應力分析、應變分析、振動分析、流體流場分 析、熱傳分析、電磁場分析、機構運動分析、塑料注射成形模流分析等等。有效地 應用CAE，能夠在建立原型之前或之後發揮功能。那麼在塑膠模中會使用那些分析呢？在熱流道中又會使用那些分析軟件呢? 是的，都離不開模流分析，還會用到熱分析，粒子流分析等。這些對於我們來說都是專業的都可以給客戶迎刃而解，下面我們來重點介紹一下模流分析。
做Moldflow 和Moldex3D 的雙槍王
模流技術發展一日千里，從三分天下，到當今二分天下，Moldflow 和Moldex3D 各領風騷分佔半壁江山，都獲得了全球客戶的認可和青睞！ Moldex3D 是新一代模流技術的領導者，Moldflow 是先入為主，那麼MOULD-TIP 突破自我，緊跟時代步 伐，完美模流解決方案，勇於創新學習做一名真正的Moldflow 和Moldex3D 雙槍王！ 做Moldflow 和Moldex3D 的雙槍王除為了取長補短外，其根本原因就是模流技術的理論的局限性和應用的複雜性，由此引發出最大的一個問題就是模流分析結果的有效性判定問題。可以說模流技術的理論都是建立在假設基礎上的，忽略和簡化了實際問題，不同的模流軟件在理論模型上存在不同理念，在不同情況下模擬實際的效果有好有壞。模流軟件作為工藝性分析軟件，實際應用受影響的因素眾多，有材料、產品、模具、機台和假設參數等的影響，只要某一方面出現偏差，即會影響全局分析結果，而不同模流軟件考慮工藝因素著重點不一樣。Moldflow 和Moldex3D 都是成熟產品， 各有優缺點，只要我們在實際應用中充分把握各自的優點，規避各自的缺點，用其所長，有時甚至把Moldflow 和Moldex3D 用來互相驗證，那麼我們在實際模流應用中就會無往而不勝！

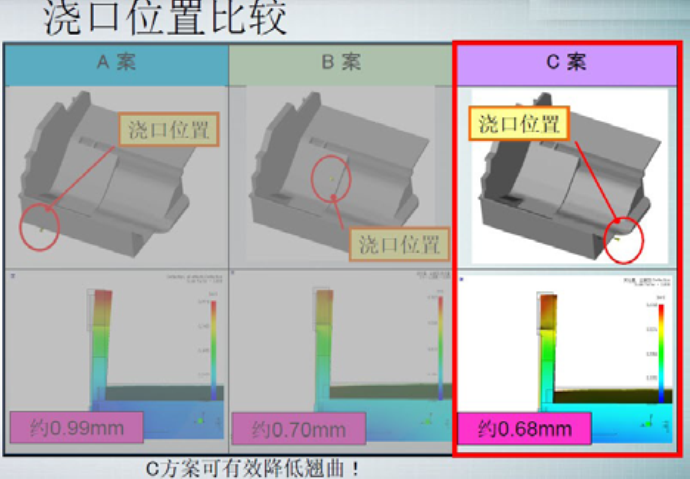

圖1：進膠點位方案A，B、C 對比圖片

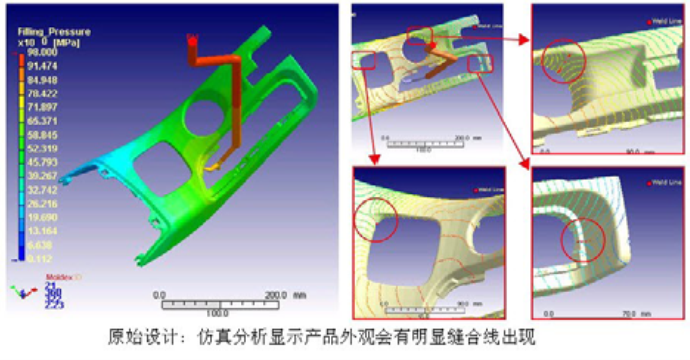

圖2： 原始方式設計：一個熱澆道和一個潛伏式澆口

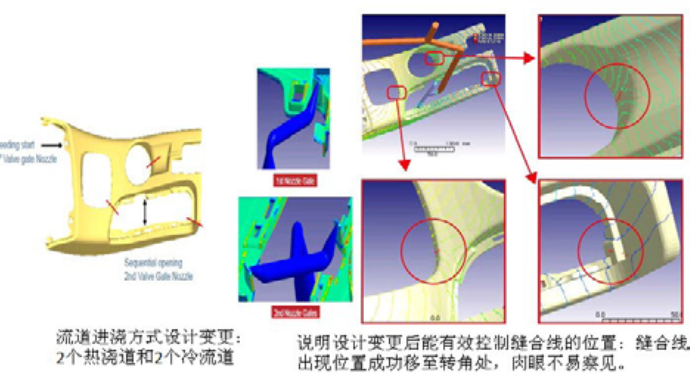

圖3：澆方式設計變更：2 個熱澆道和2 個冷流道
CAE 能給模具熱流道設計提供那些解決方案?
分析出合理的進膠點位置及點數，給設計師指點方向。防止後續修改模改次，提高一次試模成功率。
（1）通過進膠點位改善產品收縮變形( 圖1）
（2）通過進膠點位及數量改善產品外觀( 圖2.3）
優化變形與收縮

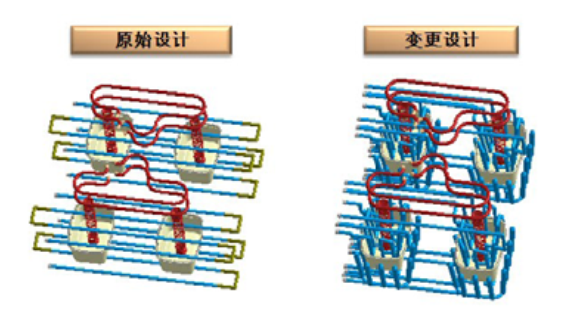

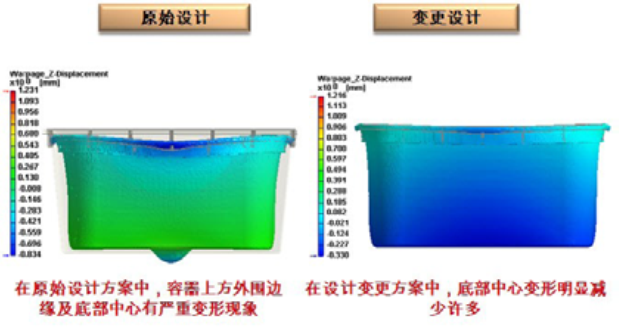

塑料射出成形先天上就會發生收縮，因為從製程溫度降到室溫，會造成聚合物的密度變化，造成收縮。整個塑件和剖面的收縮差異會造成內部殘留應力，其效應與外力完全相同。在射出成形時假如殘留應力高於塑件結構的強度，塑件就會於脫模後翹曲，或是受外力而產生破裂。可以通過模流分析改善保壓壓力和保壓時間; 優化運水的走向，使塑件的所有表面都有均勻的冷卻及塑件有均勻的剖面肉厚來分析出最小的翹曲和變形值。如案例( 圖4、5)

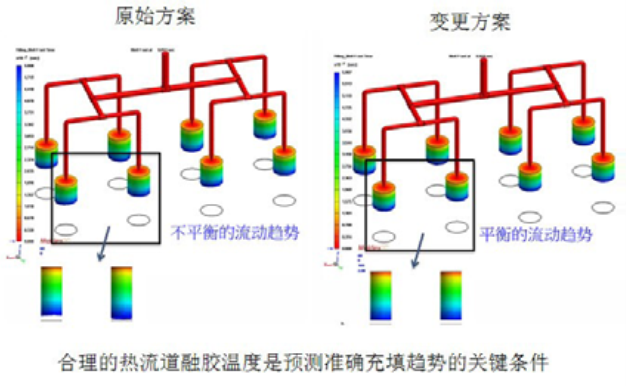

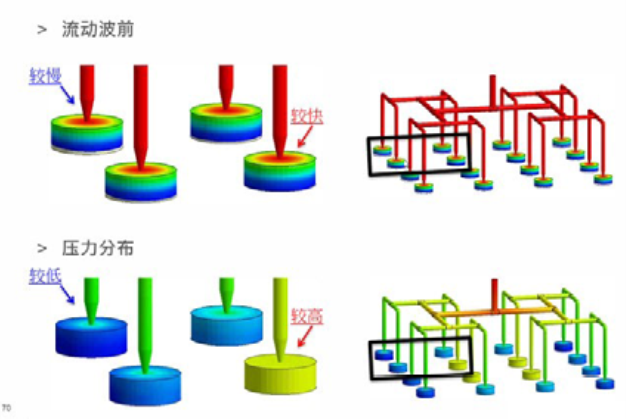

流道平衡的優化
射出過程中，導致熔體流動不平衡的原因很多，其中由溫度變化引起的流動不平衡和流道的大小，走向造成的不平衡最為明顯，走膠不平衡會造成很多的產品缺陷。比如每個產品的克重不同，特別對於多腔的產品，走膠平衡尤其重要。那麼這些都是可以通過模流分析及熱分析來優化及解決。例如( 上圖6.7)除上述CAE 能解決的問題外，還可以為分析出：困氣的位置，那裡需要加強排氣; 熔接線的位置，可以通過調整膠口位置，膠口大小或者順時控制來消除或者把熔接線控制在不影響外觀或結構的位置; 分析鎖模力的大小，給選合理的機台提供理論支持；分析型腔前延溫度，是否會有短射及滯留等現象; 除了模流分析以外我司還會做熱分析。粒子流分析等來幫助我們設計熱流道，用理論加實際經驗做出最好的方案。MOULD-TIP 做為熱流道和模具的先行者，國內第一品牌，我們還引進了最先進的微焦點X 射線CT 系統ins.eeXio SMX-225CT. 可以說麥士德福也是工業醫院，這裡有可以給各種產品體檢的專家，歡迎各位帶著你們的產品及問題來找你要的解決方案。
CT 機的特點
高品質——高效率——簡單直接初始掃描後，只需要簡單的幾個步驟就可以獲得感興趣區域的放大CT 圖像。所有的問題點可以輕鬆準確清晰的展現在您的面前 。一次全面的CT 掃描最短25分鐘搞定 , 可以自動分析出缺膠，氣泡，雙色模結合情況，模仁偏心等缺陷。通過CT 掃描還可以快速得到想要的圖形，可以輸出為STL 文件，以便在形狀再造，逆向工程或結構分析中使用。
解決問題方式
傳統的解決問題方法: 靠人工靠經驗 :試模——測試——分析問題——改模—— 再試模—
再測試——再試模——不斷反復工作還不能準確的找到問題所在，最少兩次以上。
MOULD-TIP 解決方法: 靠經驗+ 理論分析+ 機器驗證前期進行理論的模流分析——設計出最優方案——產品樣品及模仁CT 掃描——找出問題點——針對問題點改模——試模——產品OK第一次試模前就可以把模仁及客戶樣板拿去掃描，把問題控制在試模前，更多新模一次OK
