■作者: 王健行( 冠齊科技賴齊宏整理)
前言
詩曰：
四十冬夏漫枝花，專注工模業界拔。
無影鋼刀循徑走，有魂模具據圖查。
經年領域雙足駐，新紀行當三指拿。
金屬增材平地起，但憑君意巧堆砂。

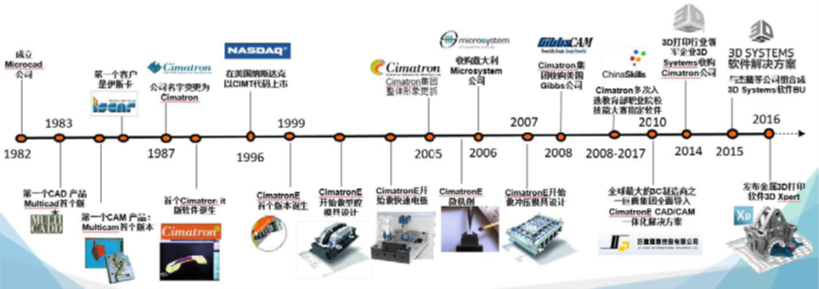

Cimatron 公司自誕生的36 年來，長期專注於為工模具行業提供軟件形式的、強而有力的技術革新和支持。不僅在大家熟知的NC 編程方面，對型腔模設計、沖壓模設計等方面的支持也出類拔萃。全球用戶遍布汽車、航空航天、電子、醫療、國防、消費品、機床等多個行業。如今更是輕鬆進軍金屬3D 打印，仍然以軟件形式幫助用戶快捷地處理數據，使其能打印出完美的最終產品。
我們來簡單介紹一下Cimatron 的型腔模設計。Cimatron 軟件在做型腔模設計時，可以將工作拆分為產品分模和模具結構設計兩部分。

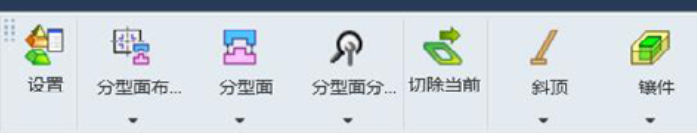

軟件有對應的兩個模塊入口——分模設置嚮導和模具設計嚮導。 ( 下圖)
這樣的拆分對全3D 模具設計用戶而言，可以將整個工作化繁為簡，將3D 拆模和模具結構設計分工完成，互不影響，從而節約設計總時間。對於非全3D 設計用戶而言，使用分模設置嚮導即可完成產品分模的工作，其餘工作可以在2D 軟件中完成，這樣可節省軟件的採購成本。 Cimatron 為全3D 設計用戶提供一套完整的型腔模設計工作流程。按照軟件“型腔模設計”嚮導工具列的指令順序，可方便地完成型腔模設計中的各個環節，對於新員工起到很好的引導作用。
下面我們就對這些主要流程指令逐一作簡單介紹。

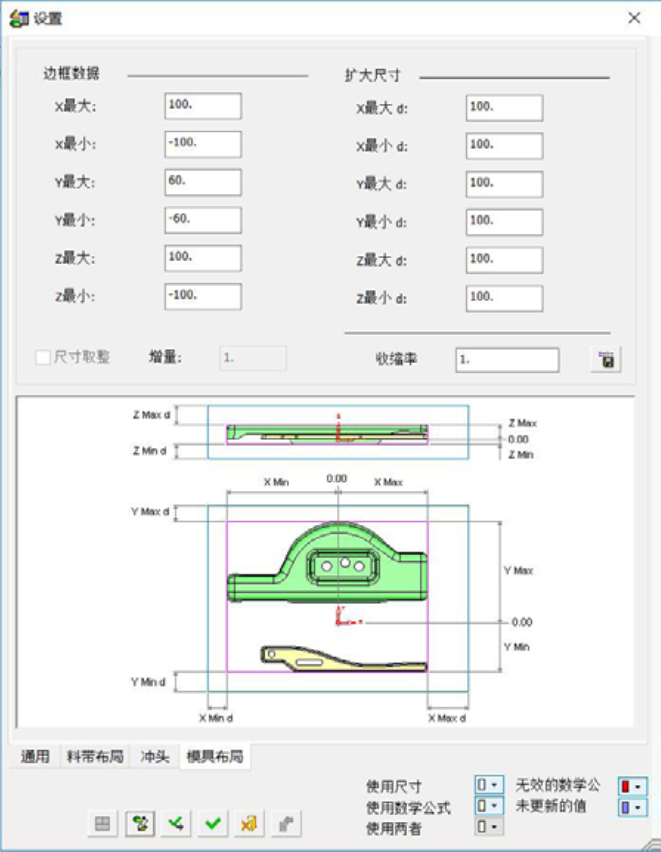

1、設置（下圖參數）

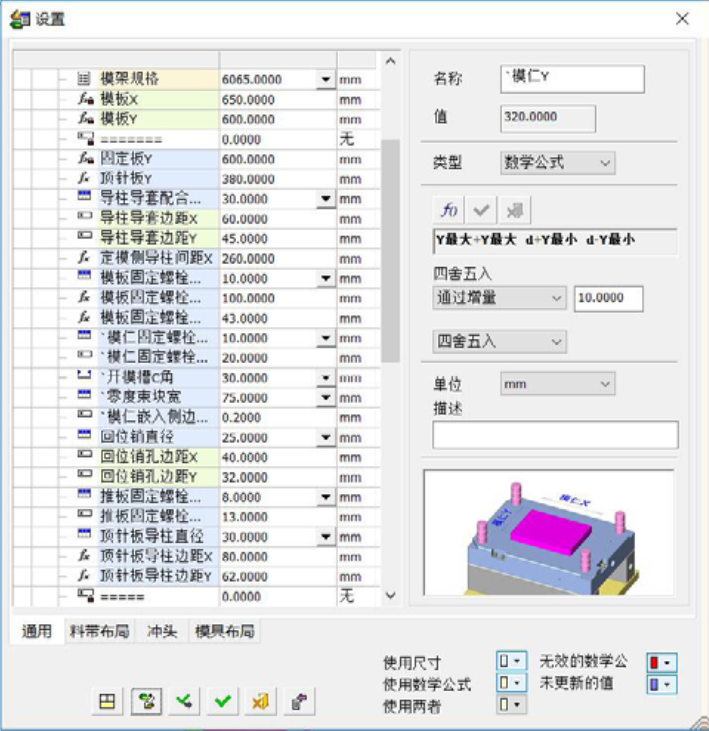

對整套模具的一些參數作全局設定或修改? 比如通過參數化平台設定自定義參數，設定型腔模的縮水率，自動獲取產品邊框尺寸及設定模板放量等。
2、分模面佈局工具（下圖左）
定義模穴佈局，加載產品數據做後續分模，也可加載已分模完畢的現成數據，設變時更新產品邊框數據等。

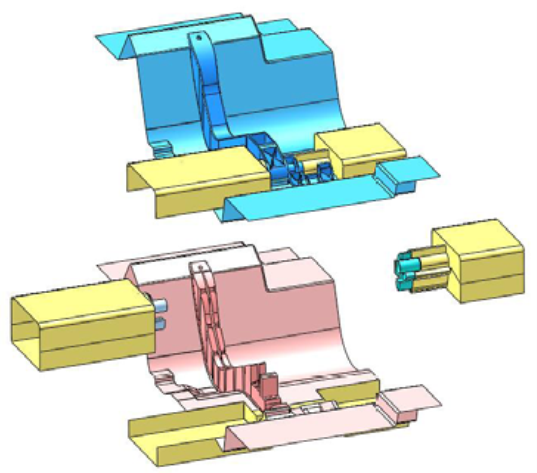

3、分型面（上圖右）
對產品進行分模，對做好的分模面進行分屬。

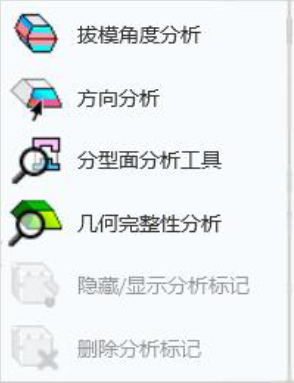

4、分型面分析工具（右圖）
檢查產品數據的合理性，如是否是封閉實體、是否存在鋒利區域、是否存在無效的造型結構、分析產品拔模角、分析分模面的創建是否合理和完整等等。
5、切除當前
用完成的分模數據切割坯料得到最終的模仁、斜頂、鑲件造型。這個操作是無參自關聯的，也就是說，後續設計過程中不論產品數據做了參數化修改還是直接建模修改，甚至直接替換新造型，“切除當前”這一特徵都能偵測到，一鍵更新即可將已切割好的模仁、斜頂、鑲件更新為最新造型。

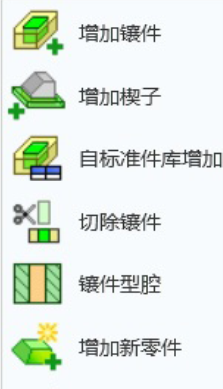

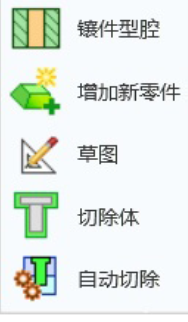

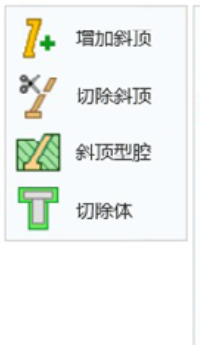

6、斜頂、鑲件
通過加載標準件模型或切割模仁等方式創建斜頂和鑲件，設計掛台和裝配孔等等。

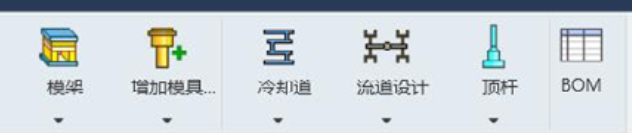

7、模架
加載和編輯標準模架。可以從訂製的模架庫中選擇一款模架加載進來，設定模架型號、尺寸以及需要同時加載的標準件等。

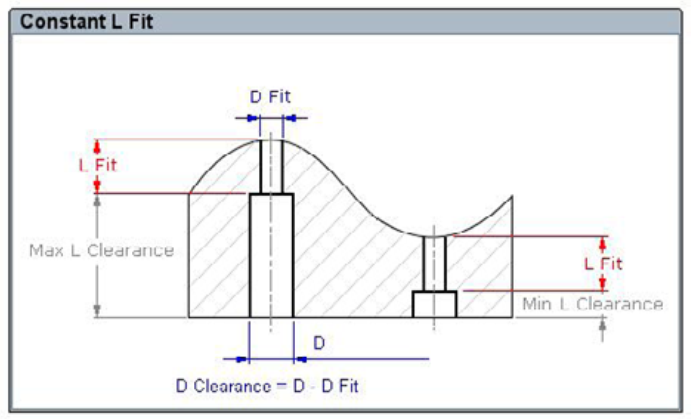

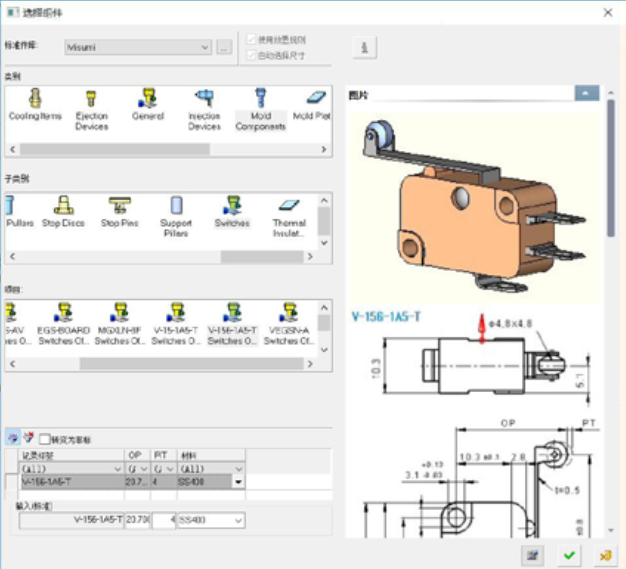

8、增加模具組件（圖8）
加載標準件。加載時可以使標準件自適應當前模具造型，比如頂針自動安裝在頂針固定板，長度到公模產品面等等。

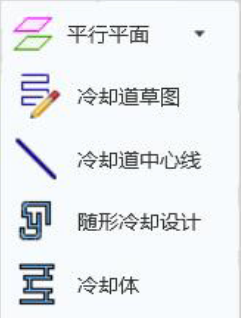

9、冷卻道（圖9）

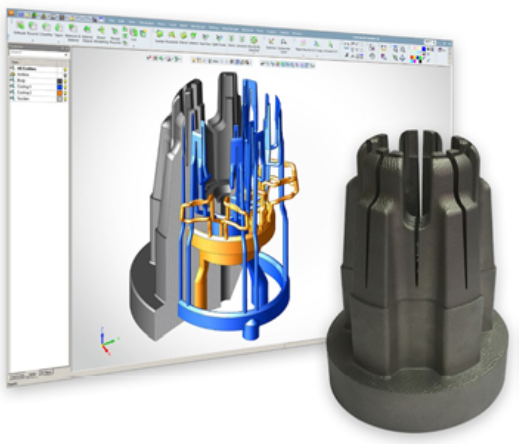

可以自行繪製或輸入水路中心線生成水路孔，從標準件庫中添加水路零部件，並分析水路網是否合理、模具表面的距離是否合適。此外，由於3D 打印技術的提升，Cimatron 還提供了設計隨形水路的功能，用戶可以由此打印出隨形水路的鑲塊裝配到模具上，以得到更好的成型冷卻效果。
10、流道設計
設計主流道、分流道、澆口、冷料穴。
11、頂桿
從標準件庫加載頂針等頂出零件，修剪長度並切槽。

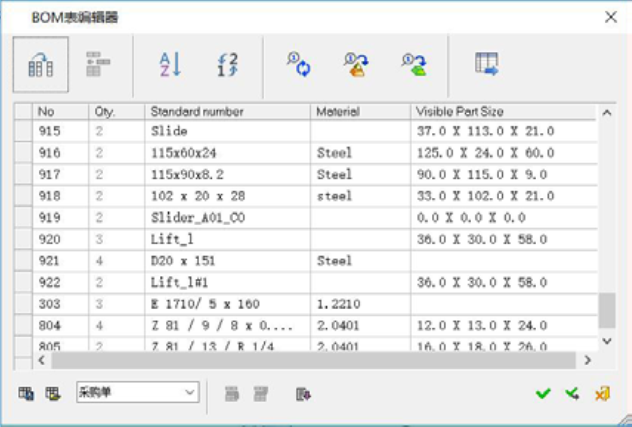

12、BOM（參考上圖）
根據預設定輸出BOM 表給其他相關崗位。
以上從軟件功能的角度，簡單介紹了型腔模設計的各個流程。若要使Cimatron 的全3D 模具設計做得有效率，很重要的一點就是要充分利用上述各流程中的一些自動化、自適應的功能。而標準件、模架的加載和編輯佔了其中很大的比重。■
