序言
創新始終是威猛巴頓菲爾的首要任務!該公司的產品開發旨在為客戶提供最大利益,同時要兼顧保護環境,以可持續的方式造福後代。為了做到這些,除進一步開發和優化機械設備以在能源效率上為市場設立基準外,主要還會通過以下措施來實現,包括:開發不斷改進自我調整的HiQ 應用和工藝技術,以及利用超現代軟體系統和技術、通過威猛4.0 來集成射出機、機械手、輔助設備和MES 系統,以及利用感測器系統監控機器狀態(簡稱CMS)。此外,該公司還與其合作夥伴就材料處理問題展開合作,以確保他們的產品在生命週期結束時,能100% 地回收以及可被完全降解。
核心主題:帶自我調整演算法的智慧型機器
本次K2019 展會亮點主要展示具自我調整演算法的智慧型機器,能自動適應環境條件。
1.EcoPower 55/350 全電動射出機
具有射出單元緊湊、合模單元清潔的優點,採用高效的直接驅動設計,驅動裝置的制動能(一般會被回收至供電網路)可完全被EcoPower 射出機再次使用,用於為控制系统和料筒加熱系统供電。因此,這些機型的能效極高,在低能耗方面堪稱為行業設立了新標竿。透過專家講座和現場演示的形式,利用該生產單元展示HiQ 功能。透過EcoPower 55/350 射出機,以奧地利Lechner 公司提供的4 腔模具產出聚碳酸酯的衣夾。通過這一全自動化的生產單元,由威猛4.0 和TEMI+ MES 系統帶來的集成化優勢將清晰可見。在現場演示中,HiQ-Flow 軟體產品會自動補償材料黏度波動帶來的影響,以確保穩定的產品品質並消除廢品,為避免塑膠浪費,澆口以及為演示而故意生產的不良品也在威猛新型G-Max 9 粉碎機中重新被粉碎,然後通過與粉碎機相連的真空輸送設備直接返回到機器料斗中。

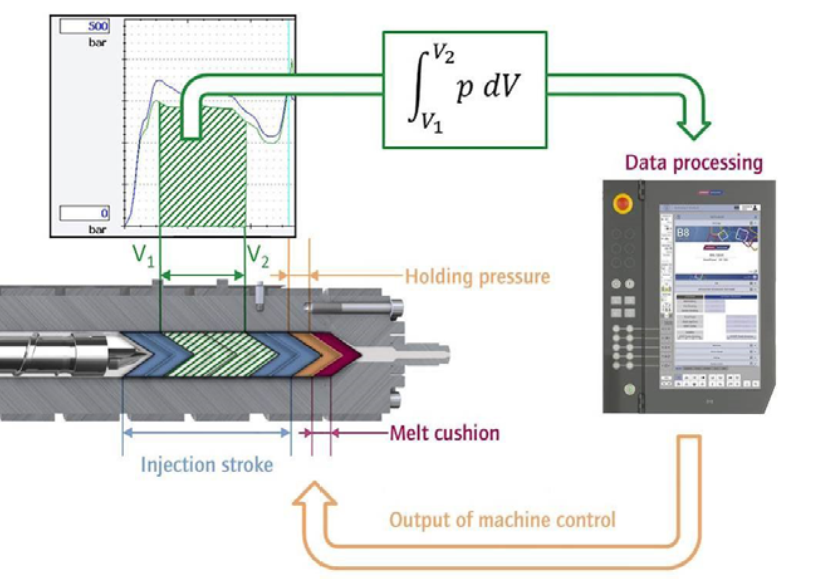

圖1: 由材料黏度驅動注射控制原理圖
2.UNILOG B8 控制系統
透過威猛4.0 可匯集W918 機械手和所有的輔助設備,以及TEMI+ MES 系統中,模具電子資料工作表也被用於其中。因此,該生產單元能夠檢查出連接的輔助設備是否足以滿足所選產品資料集的要求,或者是否需要額外的添加。

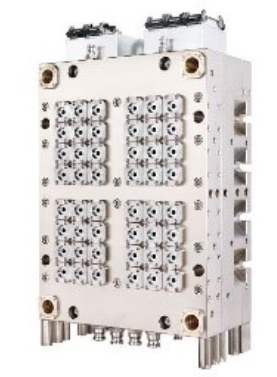

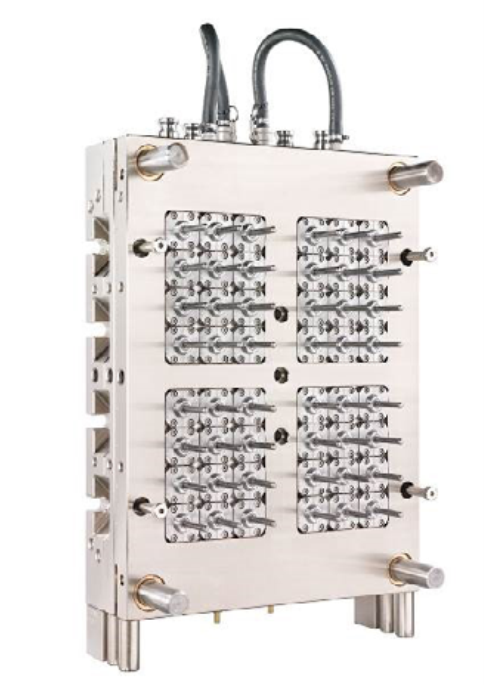

圖2:用於生產採血管的模具及最終成品,該產品由醫療版EcoPower Xpress 160 射出機生產
最新發佈:
- 帶有特殊自動化包的新型VPower COMBIMOULD機型

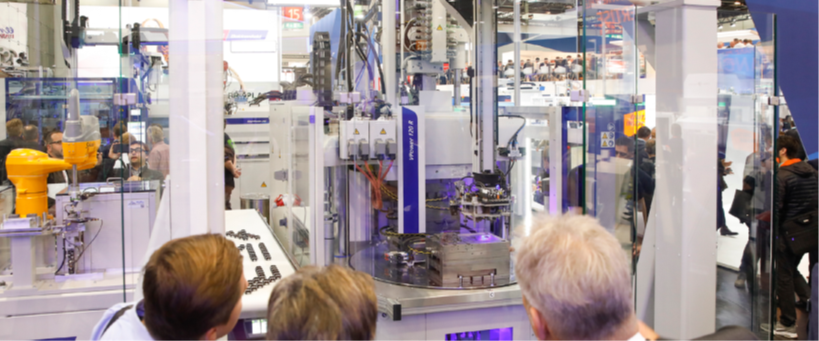

威猛巴頓菲爾展示其採用PowerSeries 設計的多組分立式射出機之最新開發進展。在一臺VPower120/130H/210V 射出機上,透過一副2+2 的模具,產出由PA 和TPE 製成,並可用於汽車行業的插頭。用於該機器的完整的自動化系統由位於德國紐倫堡的WITTMANN BATTENFELD Deutschland 公司設計。此應用中,使用了威猛的一臺Scara 機械手和一臺WX142 線性機械手,它們負責埋入插針,傳送預製件,然後取出並放置成品。
- 新型醫療版EcoPower Xpress 射出機
另一款新產品是一臺高速醫療版EcoPower Xpress160/1100+ 射出機,藉由這臺鎖模力1600kN 的射出機搭載臺灣公司Pass Card 提供的48 腔模具,產出由PET 材料製成的採血管,而為滿足PET 塑化的嚴格要求,該機器配備改進版高性能螺桿,還在注射單元上方安裝特殊的乾燥料筒,塑膠粒子通過變頻控制的威猛DRYMAX 300 乾燥機進行乾燥。威猛新型高速機械手從模具中取出這些採血管,然後將其放到運輸箱中。該機械手控制著一個箱子更換裝置,該裝置會移走每一個裝滿的箱子,然後立即替換上備好的空箱,以確保採血管的不間斷生產。
- 威猛巴頓菲爾MicroPower 15/10
威猛巴頓菲爾在MicroPower 系列射出機上演其最新醫療技術應用, 該機器設計用於生產無塵室版本的微型零件, 使用具有150kN 鎖模力的)MicroPower15/10,並搭載由奧地利Wittner 公司提供的8 腔模具,採用PC 材料生產醫用微型管的微型扣環,該產品重量僅2mg。
該機器配有旋轉裝置、集成威猛W8VS2 機械手和對部件進行全面檢測的攝像機,在取出並進行攝像檢測後,部件被送到運輸箱中,按單個型腔分模號擺放。透過進一步改進的塑化螺桿和注射柱塞的兩級射出單元,現在它能夠處理多達6cm3 的注射量。
用於改善汽車行業的嶄新技術
- 輕量化技術
威猛巴頓菲爾在K2019 上證明其CELLMOULD® 微發泡結構技術的競爭力,能夠生產汽車行業所需的極輕質部件,減少燃油消耗並延長充電電池的續航里程。配有節能伺服驅動的MacroPower 1100/12800 射出機,搭載德國Frimo 公司提供的單腔模具,採用PP材料一款德國跑車生產座椅骨架。該機器配有威猛巴頓菲爾開發和製造的SEDE「氮氣與壓力」組合式發生器裝置,這項技術所需的氮氣取自環境空氣,並被壓縮到330 bar 的工作壓力。乘用車內飾中使用可回收材料,威猛巴頓菲爾為促進汽車行業的循環經濟作出了重要貢獻。該機器還安裝了威猛巴頓菲爾的CMS 狀態監控系統,以確保對最重要的機器參數進行連續的狀態監控,除此機器外,還有一個AIRMOULD®/CELLMOULD® 資訊臺,由此,參觀者們可以獲得有關正在演示的工藝之詳細資訊。
- 高科技片材
針對汽車行業的第二項應用,採用XL 佈局的來自SmartPower 240 XL 射出機上得到演示。搭載瑞士Georg Kaufmann 公司提供的一副單腔模具,生產擁有功能表面的汽車頂篷模組。模組由安裝在中央的操作部分和安裝在每一側的照明部分組成,採用LEONHARD KURZ 開發的IMD VARIOFORM 工藝,並有poly TC 感測器演示燈光開關和調光功能的觸摸操作,以及對其後面LED 光源的顏色設置。SmartPower 240 XL 射出機的自動化系統由德國紐倫堡的WITTMANN BATTENFELD Deutschland 提供,它由帶有C 軸的威猛WX142 機械手和安裝在Y 軸上的紅外加熱器(用於加熱此應用中使用的連續片材)組成。WX142 機械手將帶有感測器結構的功能片材放入模具中,接著拉出IMD VARIOFORM 片材,將其加熱後進行真空熱成型,在同一生產步驟中,兩個片材得到塗覆成型。可以通過觸摸按鈕而有選擇性地選用感測器片材,這樣,就能夠射出成型帶有或不帶有感測器片材的部件。
EcoPower 160 射出機上的LSR 應用
矽膠的射出成型是威猛巴頓菲爾在2019K 展重要的應用技術主題之一。一臺來自全電動EcoPower 系列的EcoPower 160/350 射出機,搭載由奧地利Nexus 公司提供的16 腔模具,採用一種LSR 配方來生產醫療技術用閥,開放式設計的注射單元為集成LSR 計量裝置提供了便利。
循環經濟

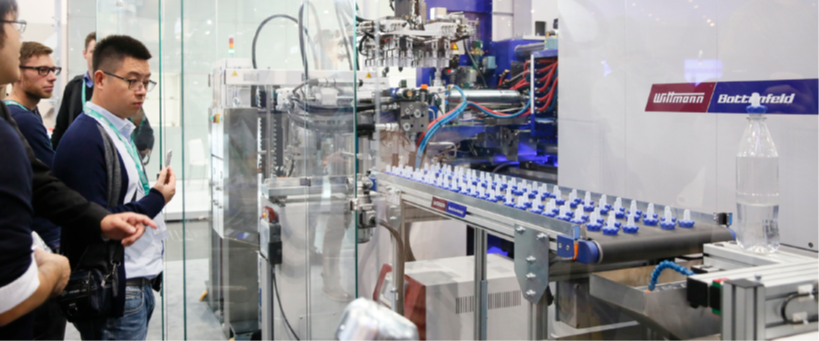

「循環經濟」不僅是一個現代流行詞彙,也是威猛巴頓菲爾的戰略重點。EcoPower 240/1100H/130L COMBIMOULD 射出機搭載一副4+4 模具,採用完全基於天然原料的材料生產帶蓋的化妝品瓶。這種材料可以回收而不會有損其任何功能特性。瓶身由射出機的主射出單元射出噴射而成,顏色不同的蓋子則由第二個L 型的射出單元製成。配有完全集成的威猛W842 pro 機械手,從料盒中拾起圓形的紙質標籤紙,將其嵌入動模側瓶子底部,接著W842 pro 機械手從噴嘴側取出這些部件並將瓶子傳遞給W818 機械手,該機械手將它們放入一個擰緊工作站中後,W842pro 機械手再將用於瓶子的蓋子傳送到擰緊工作站,在此,這些蓋子被擰到瓶子上,然後保存。
