前言
作為東洋油墨集團的成員，東洋化學株式會社 (Toyochem Co.，Ltd.) 已經於日前推出了⼀種高度柔性 的電磁干擾(EMI)屏蔽膜LIOELM™ TSS510-HF，該產品 目的是為了滿足5G柔性印刷電路(FPC)的苛刻性能要 求。新開發的TSS510-HF滿足了電⼦設計人員的需求， 提高了屏蔽性能，可以傳輸高頻信號，並且具有很高的 靈活性，使得電路在彎曲時不會破裂。
柔性印刷電路板(FPC)的發展
時⾄今日，FPC的靈活性已被廣泛應⽤於⼯業和消費電 ⼦設備中。隨著移動世界逐漸從4G過渡到5G，對於高 性能柔性電路的需求預計將與對於更先進的智能手機， 以及5G和IoT的設備（包括相機柔性電路、顯⽰柔性 電路和可穿戴設備）的需求⼀致。
儘管目前在FPC的製造中通常都是使⽤鍍銅技術來吸收 無線電波和其他EMI波，但是對於那些要求高柔韌性， 以避免電路在彎曲或折疊時導致開裂，或在模切過程中 產生毛刺的應⽤⽽言，銅並不是最理想的選擇。

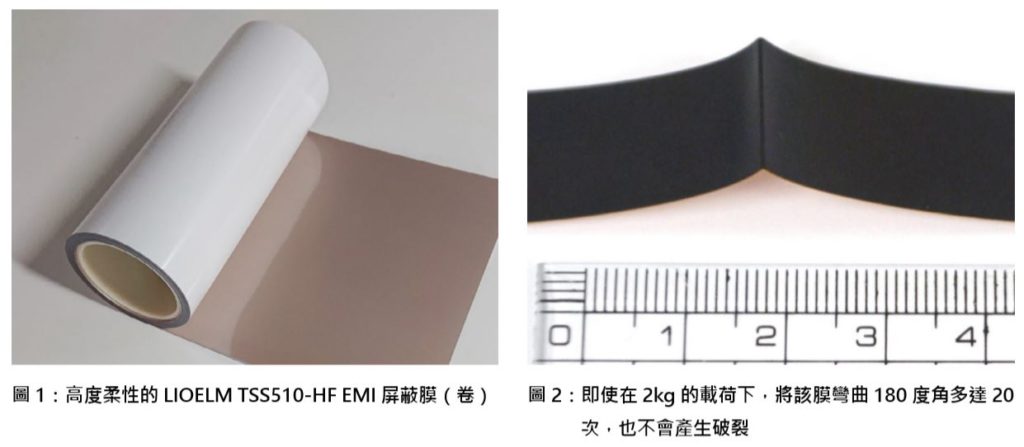

為應對這些挑戰，日本的Toyochem技術人員研發出了 TSS510-HF屏蔽膜，該產品表現出了非凡的柔韌性，即 使在2kg的載荷下，將該膜彎曲180度角多達20次， 也不會產生破裂（請參見圖2）。

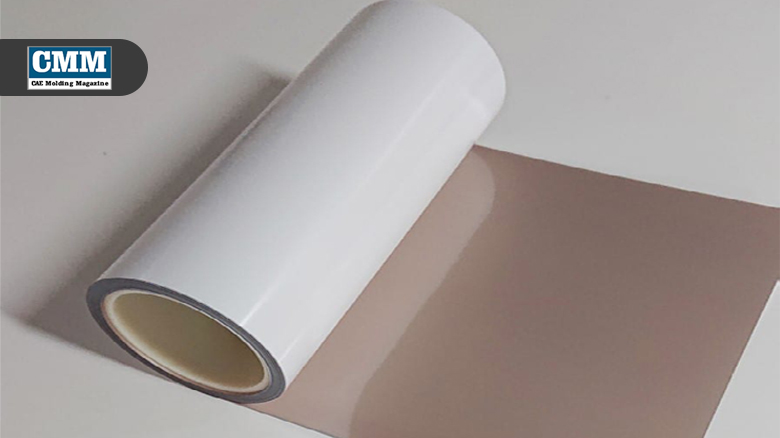

高柔韌性的TSS510-HF屏蔽膜
Toyochem通過使⽤具導電性的柔性聚氨酯樹脂取代 傳統的銅線作為EMI屏蔽材料，並藉此來實現這些進 步。⾸先，採⽤導電填料分散樹脂並製成樹脂複合材 料，該複合材料同時兼具增強的薄膜柔韌性和拉伸強 度。透過優化過後的薄膜結構，他們成功地解決了關 於銅箔屏蔽層的開裂和毛刺問題。
通過性能測試表明，在15 GHz時，相較於傳統屏蔽 膜的 -8.5 dB，TSS510-HF 屏蔽膜為 -6.5 dB，其傳 輸損耗有所降低。在15 GHz時，屏蔽效果測試產生 的值大於70 dB，⽽傳統類型則為60 dB，也因此使 TSS510-HF適合被應⽤在使⽤於高頻帶的FPC中。此 外，其出色的可彎曲性也為FPC設計⼯程師在設計柔 性電⼦設備時，提供了極大的⾃由。現在Toyochem 的 LIOELM™ TSS510-HF的評估樣品已經完成，並且 和其他先進的電⼦解決方案共同於今年1月在美國加 利福尼亞聖克拉拉舉行的DesignCon 2020上展出。
關於東洋化學株式會社
東洋油墨集團的全資⼦公司東洋化學作為核⼼經營 公司，負責集團的聚合物和塗料相關業務部門。該 公司總部位於東京，在日本設有三個生產⼯廠。利 ⽤本集團已開發了⼀個多世紀的聚合物設計技術，Toyochem 生產⽤於各種⼯業應⽤的聚合物、膠 帶、標誌膜和塗料。該公司的⼝號是“Something New, Close to You”，這體現了其致⼒於通過提供以 Toyochem聚合物為核⼼材料的新解決方案，不斷為 日常生活帶來新價值的承諾。■
