■科盛科技 / 張權緯 技術經理
前言
射出成型的關鍵生產因素，包含有四個部分，分別為產品設計、模具設計、材料特性與射出成型機臺。然而傳統的高分子加工模擬通常僅考慮模內發生的事情，設定熔膠入口條件進行計算，在考慮機臺之分析時，也僅選擇機臺的規格，卻忽略了機臺動態特性的影響，當理想情境與實際情境產生誤差時，便會造成分析結果與實際結果產生落差，難以回饋到實際的機臺試模設定。

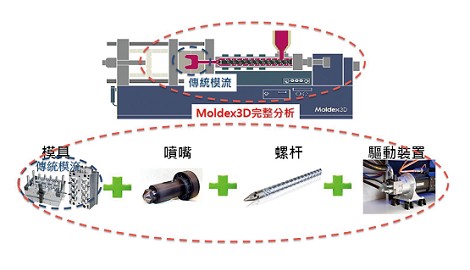

因此，完整的射出成型模擬應該要考慮不同機臺的差異，包含有噴嘴、螺桿與驅動裝置，進行模具內的分析才能構成一個完整的射出成型分析，如文章首圖所示。此外，一般設計端與製造端使用的介面不一樣，使模流分析人員無法透過軟體，正確地將成型條件轉換至真實機臺，而與現場射出機臺操作人員溝通困難，導致雙方溝通產生誤解，進而讓相關產業由智慧設計進到智慧製造時產生斷點，無法順利執行。
有鑑於此，本文提出機臺數位分身的模式，此分身會在設定階段使用與機臺一致的設定頁面，排除設計與製造端在交換成型條件時的溝通問題。在分析階段會將機臺的速度與壓力響應與分析流程整合，讓虛擬與實際有相同的響應模式。
當完成機臺響應資訊的收集與分析後，使用真實機臺介面與製造端溝通，提供CAE 試模後的條件，作為製造端的試模成型條件。當機臺數位分身與實際機臺一致時，利用CAE 分析得到的成型條件就可以應用於製造端，減少試模時的材料浪費，達成“Ｔ零”量產的目的，實現智慧製造的生產模式。
機臺響應特性
一般認為，當射出成型機採全電式控制模式時的響應速度會快一點，而油壓式則會慢一點，且設定多少速度，機臺就應該達到設定的速度；同樣地，設定多少保壓壓力，機臺就應該有多少的壓力，如圖1 所示。
圖2 中有兩臺全電式的射出機，在Machine #1 的部分，紅色線是使用者設定的速度，黃色線是實際的速度變化，觀察此機臺的速度曲線，可以發現開始射出時會有一小段延遲，隨著速度開始增加，快到達設定值時會開始減速到達設定值；而Machine #2 的部分，射出開始時會有一小段延遲，然後速度開始增加，當快到達設定值時，並不會立即減速，而是等超過設定值後才慢慢降回設定值。
從上述兩臺射出機的速度響應情況，可以觀察到此兩臺全電式射出機的速度變化模式不同，亦即不同機臺會呈現出不同的響應。比較這兩臺全電式射出機到達設定值的時間，可以發現兩者達到的時間也不一樣，Machine #1 到達設定的時間大概是0.2 秒，Machine#2 到達設定的時間大概是0.7 秒，可看出不同機臺會有不同的響應模式。圖3 則為油壓式射出機的響應行為，在Machine #1 的部分，速度設定線為紅色線，實際速度為黃色線。從圖中可以發現實際速度無法達到設定的速度，亦即實際速度低於設定速度；而Machine #2 的部分則可以發現實際速度高於設定值。
雖然實際速度與設定速度不符，但觀察每個射出的歷程結果，可以發現每次的結果是一致的，代表是機臺的製程是穩定的，也說明為什麼在生產過程中，可以生產出良好的產品。
觀察實際的機臺可以發現，每臺機器都有其各自的響應模式，因此當進入到智慧製造的時代時，實際生產前會希望能掌控一切生產時可能發生的問題，達到虛實整合(Cyber-Physical System, CPS) 的情境。因此，傳統CAE 將所有機臺都視為一致的理想模式，已不足以應用在智慧製造的時代。
為掌握機臺動態響應的影響，Moldex3D 採用實驗方式收集機臺響應數據，實驗流程如圖4 所示。透過選擇廠內使用的射出機、模具與材料，收集不同的速度與壓力設定的實驗結果，再藉由控制理論，鑑定此射出機之動態響應參數。將鑑定完成的機臺特性檔案匯入分析軟體，即能自動依實際機臺響應應用於高分子加工模擬，作為高分子加工模擬時的設定條件，讓分析結果更貼近實際狀況，如圖5 所示。考慮另一個使用油壓機生產的實際情況，從圖6 中我們可看到該機臺實際的V/P 切換時間為2.1 秒，參考機臺特性後計算的V/P 切換時間為2 秒，兩者結果非常接近，因此也提高模擬和實務的一致性，達到虛實整合的目的。

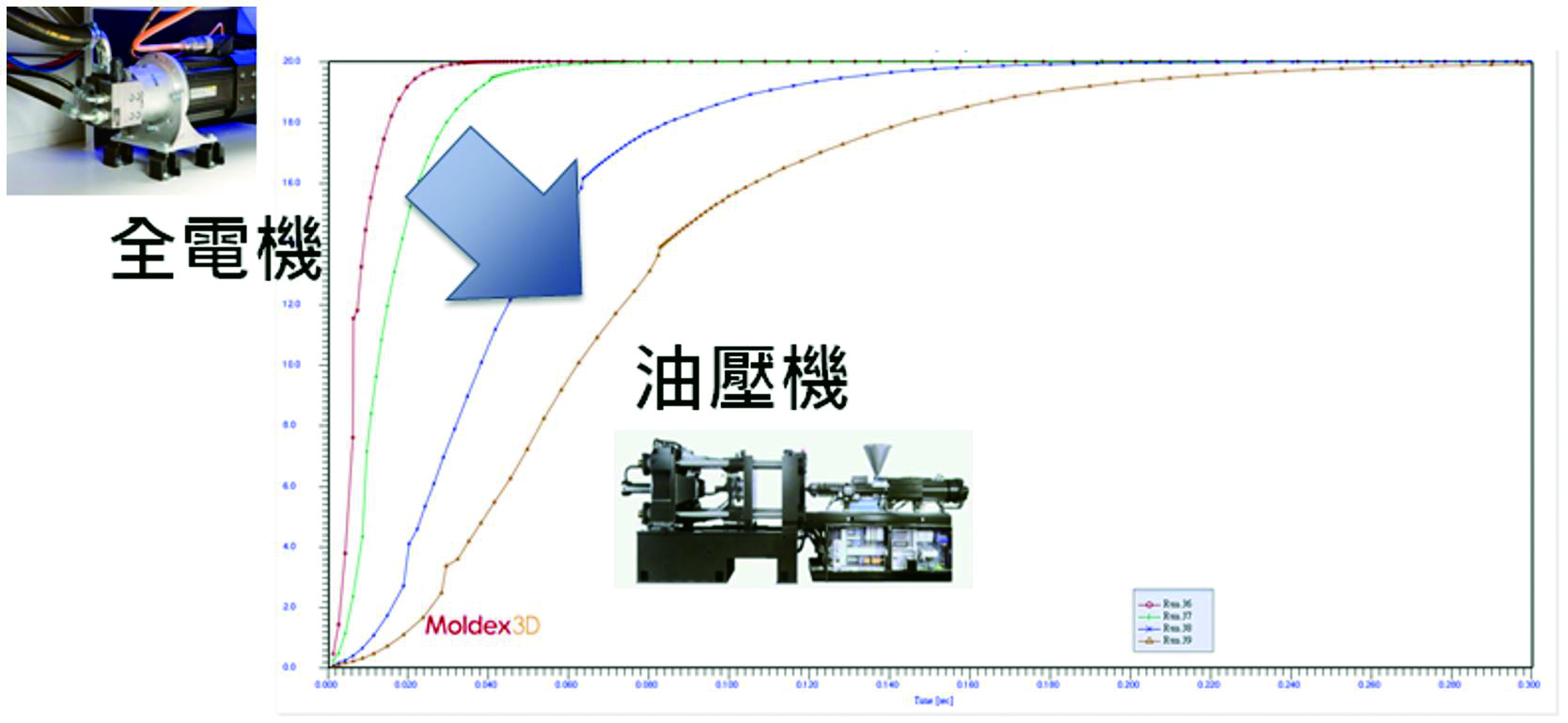

圖1：想像中的全電機與油壓機的響應速度差別

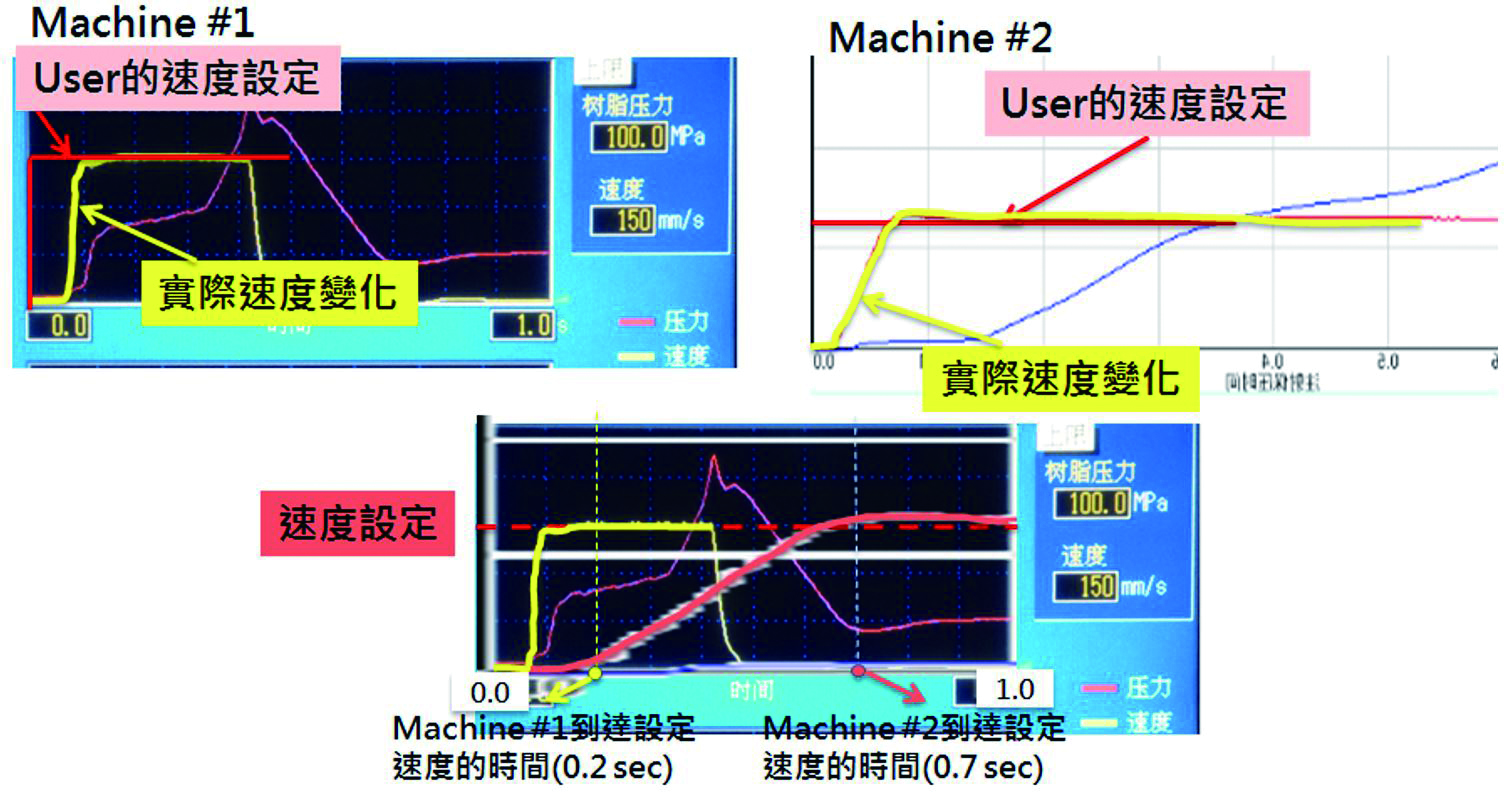

圖2：不同廠牌之全電式射出機的速度響應比較
結合現場的射出機臺設定模式
在傳統的方式中，CAE 與製造端的成型條件設定模式是各自獨立的，CAE 使用者於熟悉的CAE 設定頁面中進行設定，而機臺操作工程師則熟悉機臺的操作頁面，為串接起兩者的溝通，傳統方式是透過試模表進行雙方的溝通。然而，對於CAE 使用者而言，當要將CAE 條件轉換成試模表時，不同機臺有不同的設定單位與不同的設定方式，為了要正確地轉換，CAE 工程師必須清楚了解每個機臺的設定模式，才能正確地進行轉換，因此也造成CAE 工程師在轉換成型條件時的困擾。有鑑於此，Moldex3D 成功整合射出機臺控制面板，Moldex3D 加工精靈(Process Wizard) 提供真實射出成型機臺設定頁面，讓CAE 分析人員可以先在熟悉的CAE 設定頁面中進行成型條件設定，分析完成後，經過簡單的步驟，就能輕易地將CAE 介面轉換為真實機臺的設定頁面，排除溝通斷層，如圖7 所示。
若要隨時查看模流分析和真實機臺操作頁面的差異，可以透過頁面互相切換，讓雙方都可以很輕易獲取資訊，提升工作和生產效率。
結論
虛實整合是智慧製造的關鍵技術之一，運用在射出成型領域中，就是CAE 與實際生產機臺的虛實整合，這也是本文所提之機臺數位分身。這邊除了考慮不同的機臺特性外，還要包含實際的機臺操作頁面。因此，當分析時將機臺響應特性使用於CAE 中，且設計與製造採用一致的機臺頁面進行溝通，使得分析資訊可以有效且正確的提供給製造端使用，讓機臺數位分身建構起設計與製造端的橋樑，在智慧製造的時代中，機臺數位分身所扮演的角色是非常重要的。■
本文智財權屬於科盛科技股份有限公司

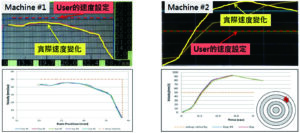

圖3：不同廠牌之油壓式射出機的速度響應比較

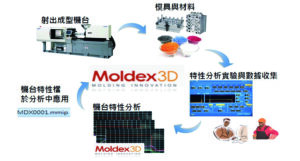

圖4：機臺特性分析流程

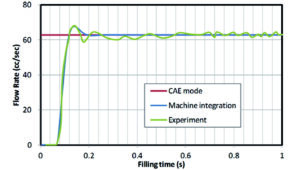

圖5：考慮機臺特性的流率變化

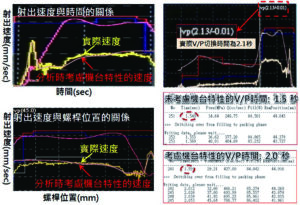

圖6：考慮機臺特性的VP 切換時間比對

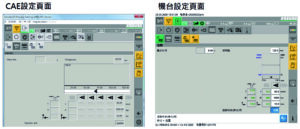

圖7：CAE 設定頁面與實際機臺設定頁面
