■金暘新材料
前言
2020 年下半年ABS 材料水漲船高，進一步加劇了下游廠商的成本負擔。面對原料價格飆漲，製品廠難道只能任憑成本上升，而束手無策嗎？事實並非如此，在家電、衛浴等應用領域，有些零部件可以用性價比更高的低收縮改性PP 材料替代。
PP 和ABS 的性能特點對比
聚丙烯(PP) 是五大通用塑料之一，為半結晶性材料，密度約0.9 g/cm3， 收縮率為1.5%-2.2%， 熔點在165℃左右，分解溫度300℃以上，射出成型時一般可在180-250℃較寬的範圍內做工藝調整。同時，PP作為非極性材料，吸水率很低，約為0.01%，因此在射出成型時一般不需要烘料，使用便捷，可以說是最物美價廉的通用塑料之一。
ABS 塑料是丙烯腈(A)- 丁二烯(B)- 苯乙烯(S) 的三元共聚物，相對於PP 材料，其拉伸强度、衝擊强度、彎曲强度、彎曲模量等綜合力學性能更優異。ABS 密度約1.05g/cm3，收縮率為0.4%~0.7%，吸濕率大概在0.4% 左右，在射出成型前一般需要在80℃條件下做烘乾處理。
什麽情况下可以用PP 替代ABS ？
實際上，對於力學性能要求不高的產品，配合適宜的開模收縮率，考慮原材料成本及生產加工情况，如果
使用PP 材料會有更明顯的優勢。
對於原來一直使用ABS 材料的模具，並不適合直接用PP 改性材料替代。由於ABS 材料收縮率為0.4%-0.7%，而普通PP 改性材料收縮率一般在0.9%-1.6%，PP 改性材料收縮率比ABS 材料的收縮率大，存在收縮率上的差別，如果直接用PP 改性材料替代ABS 在模具上射出成型產品，則產品尺寸會偏小，進而對產品後續的裝配和使用產生不利影響。
針對以上的問題，金暘開發出低收縮PP 改性材料，並通過收縮率試驗測試。試驗過程如下：在100mm長的收縮率板模具上，分別用普通PP 改性材料、ABS 材料和金暘低收縮PP 改性材料射出樣板各5 件，然後經過48 小時後測試樣板尺寸，計算收縮率。
圖1：PP 材料 圖2：ABS 材料
收縮率S 計算公式：
S=（模具尺寸- 樣板尺寸）/ 模具尺寸 *100%
各材料的試驗結果如表1、表2、表3 所示，由試驗結果可以看到，普通PP 改性材料收縮率1.10%，ABS 材料收縮率0.57%，金暘低收縮PP 改性材料收縮率0.72%。相比普通PP 改性材料，金暘低收縮PP改性材料在降低材料收縮率方面有很大提高，已經接近ABS 材料的收縮率。
結語
在目前ABS 材料瘋漲的背景下，對於在產品尺寸要求和對產品力學性能要求不太高的產品，金暘低收縮PP 改性材料不失為替代ABS 材料的一種選擇。特別是對於家電、衛浴等領域的相關產品部件，為材料降本提供了一種解决方案。■

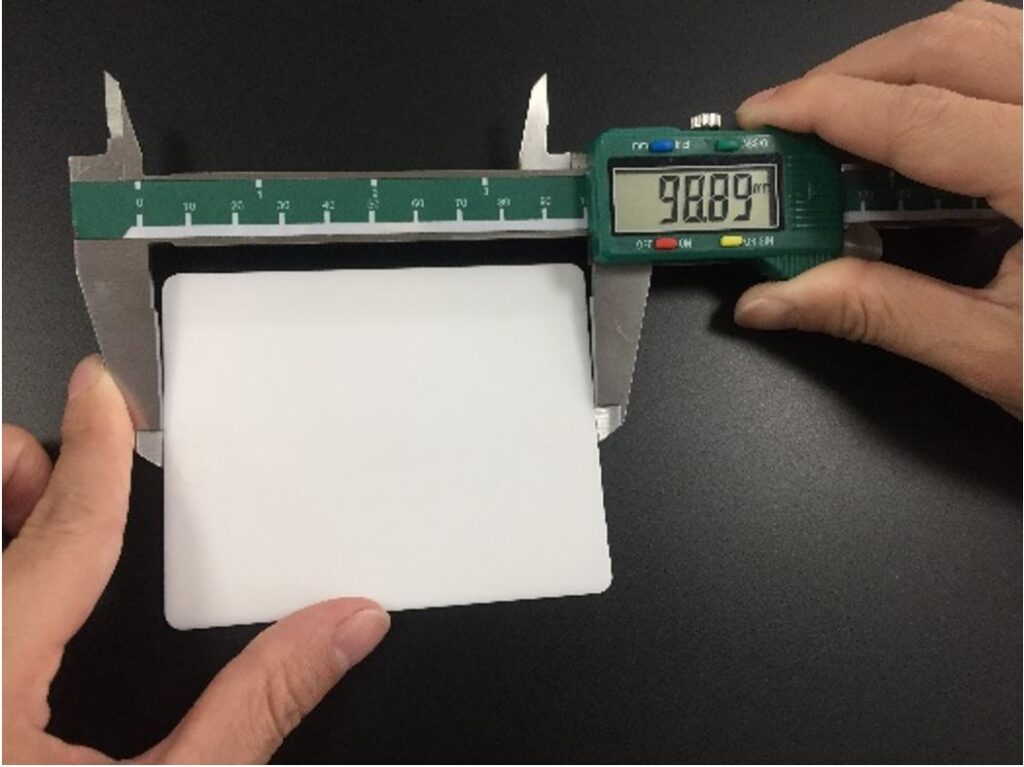

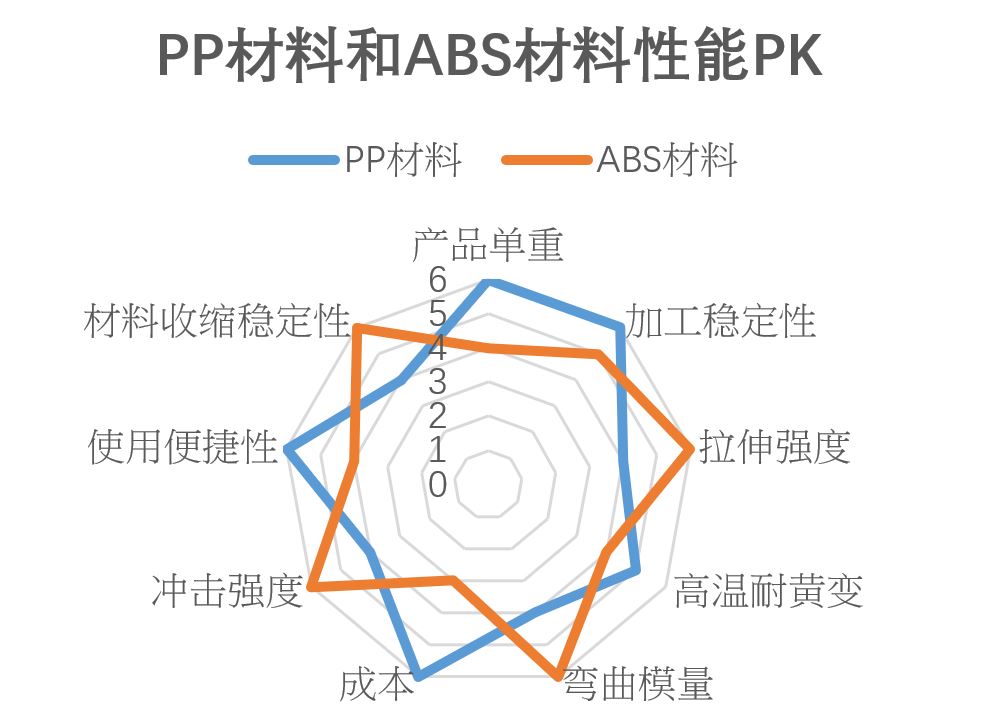

圖3：PP 材料和ABS 材料性能比較圖 圖4：普通改性PP 材料射出樣板

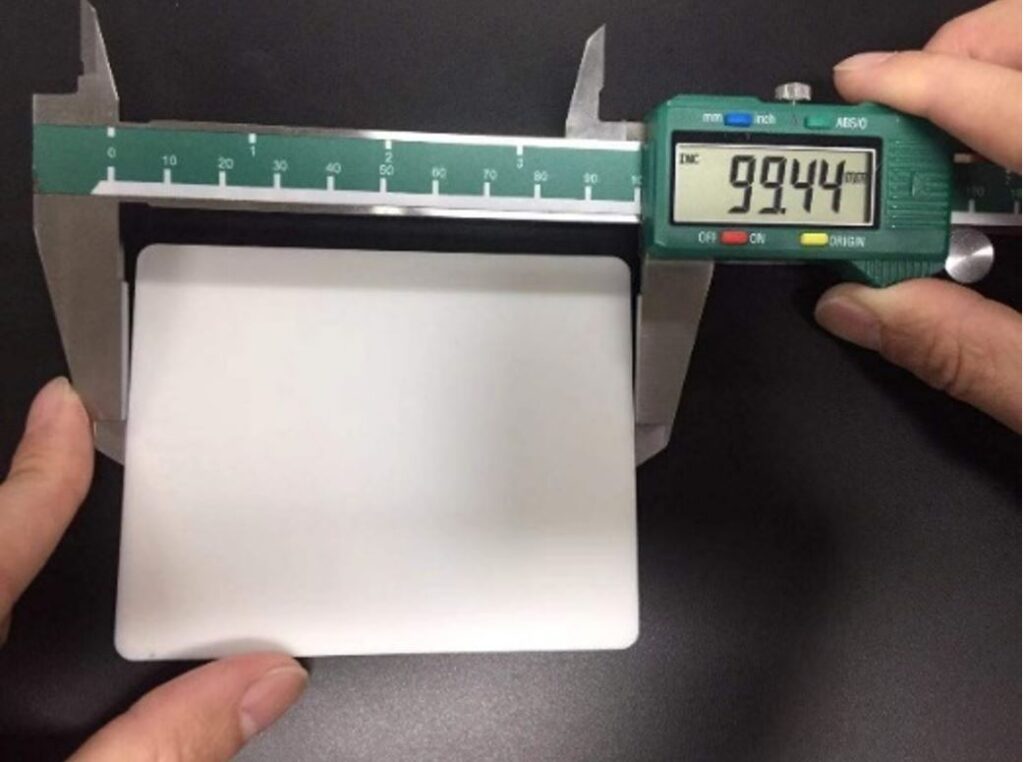

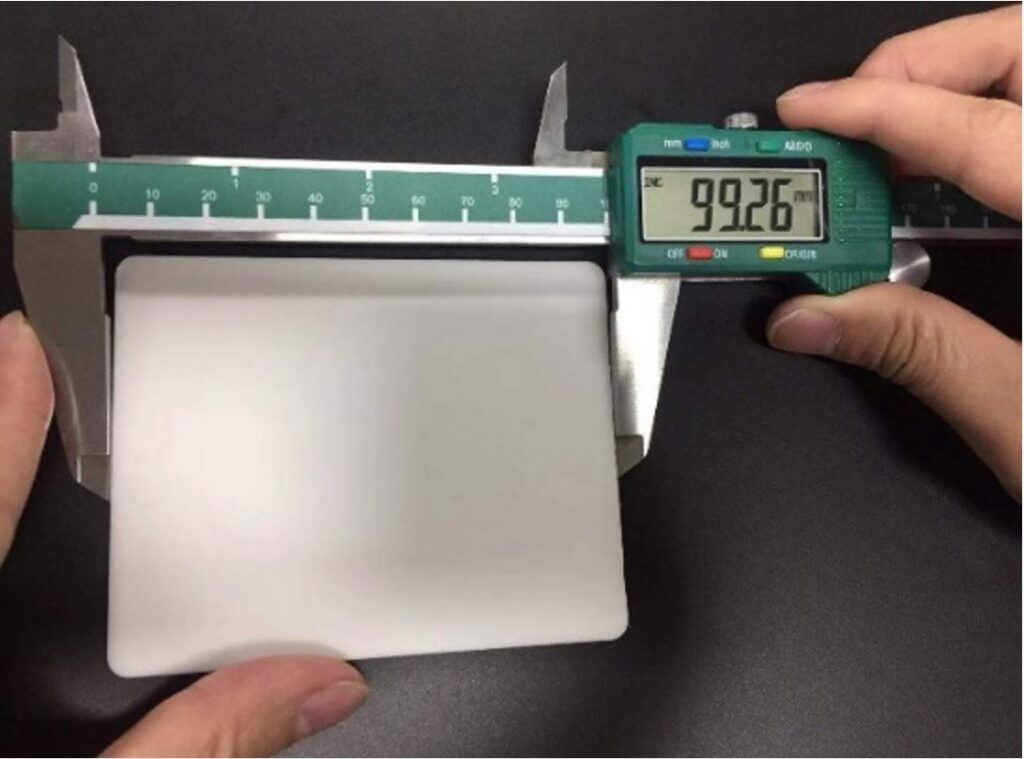

圖5：ABS 材料射出樣板 圖6：低收縮改性PP 材料射出樣板

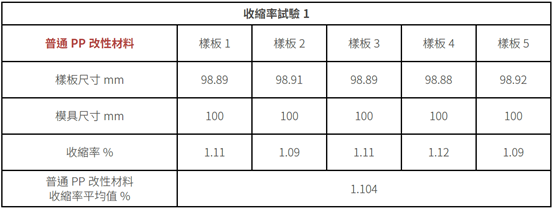

表1：收縮率試驗1——普通改性PP 材料

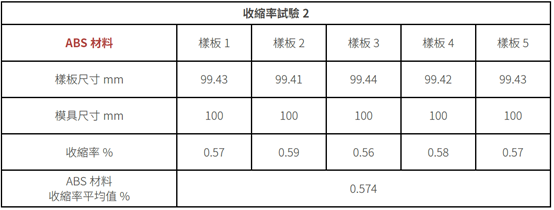

表2：收縮率試驗2——ABS 材料

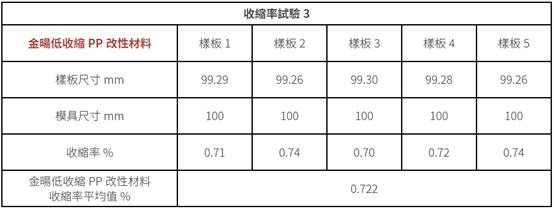

表3：收縮率試驗3——低收縮改性PP 材料
