■科盛科技研發四部 / 陳姞芳 副管理師
前言
塑膠成型產業中，利用CAE模流分析軟體驗證及優化產品設計已行之有年；然而在各家公司的CAE團隊作業中，通常除了模流分析之外，也會同時運用其他品牌的CAE分析軟體，例如結構分析或其他製程分析軟體等。在同時使用多品牌分析軟體的情況下，常發生軟體彼此間的檔案格式不相同、應用程式操作介面流程也不一致等問題，導致資料管理、分享和備份不易等，並增加額外的管理成本。

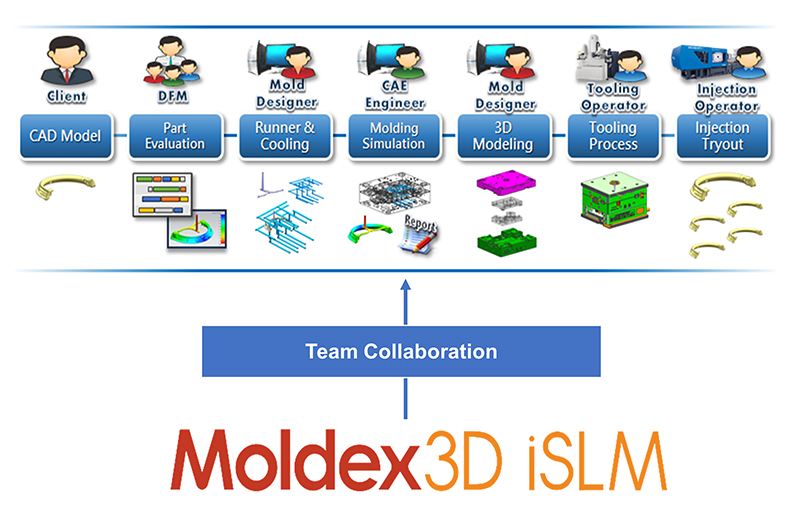

針對這些問題，Moldex3D專為塑膠成型打造的雲端大數據管理平臺──iSLM，提供了整合其他CAE分析軟體結果顯示的平臺，使用者不需開啟CAE應用程式，也能在iSLM管理及檢視其他CAE分析軟體的分析結果（圖1）。
支援第三方CAE分析結果的iSLM平臺
iSLM 3rd Party CAE 工具支援了第三方的CAE分析結果上傳，可以將不同CAE軟體的分析結果檔匯入iSLM的資料庫中，除了能更完整的收集數據，也可促進資料共享、交換的便利性（圖1）。
要使用此工具，就必須先將原CAE檔案轉換為.vtu格式（ParaView軟體支援的公開檔案格式）；接著把這些產出的.vtu檔案個別上傳至iSLM平臺上。如此一來，就能在iSLM中建立第三方CAE專案資訊，並於任一專案中檢視相關分析結果和數據資料。
在分析結果部分，iSLM也提供3D檢視平臺(3D Viewer)，供使用者操作及觀察（圖2）。此平臺除了可自動匯入該專案的3D圖檔外，也能放大縮小、旋轉模型，以更全面且細部地檢視模型。上方工具列則提供最大值/最小值的檢視，以及局部放大及量測距離等功能；右方還有色條可對照顏色審視相關的數值資訊。此外，在右上方的下拉式選單中也有多種結果項目供點擊查看，包含位移量和產品瑕疵等。
除了分析結果的3D檢視之外，使用者也可特別標示產品特徵或分析結果的關鍵數據。若.vtu檔案中已經保存了這些關鍵數據，系統會在檔案上傳後自動擷取，且顯示於表格欄位上（圖3）。
另外，若有相關的附件檔案，需要補充在該CAE專案檔，也可上傳在此，方便管理及整合為一個專案資料夾，避免分析資料散落在各處。
結語
iSLM數據管理平臺不僅能彙整及記錄模具設計與試模的完整開發流程，並供工程師、模具設計人員等專案成員即時分享訊息，更支援了第三方CAE分析專案檔的匯入，讓使用者能透過網頁瀏覽分析結果，除了減少工作時間成本，還能達到多方的資料交換，實現共享目的。此外，更可提升大資料庫的完整度，讓塑膠射出成型產業界的相關人員，能在眾多的歷史專案中順利取得最符合需求的素材。
